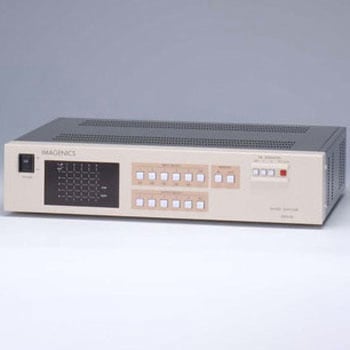

5入力5出力映像・音声マトリックススイッチャー
5入力5出力コンポジットビデオ・音声マトリックススイッチャー5入力5出力コンポジットビデオ・音声マトリックススイッチャー。
本体の手動切換と併用して、RS-232C・RS-422A・LANによる外部制御可能。
- セット内容
- EIA19型ラックマウント金具 1組、国内専用ロック機構付電源ケーブル(3P-3SL)1本、電源3P-2P変換プラグ 1個、電源スイッチカバー 1個
- 質量(kg)
- 約6.1
- 消費電力(W)
- 約16
- 制御
- 【外部】RS-232C(Dsub9ピン オス)、RS-422A(Dsub9ピン メス)、10Base-T/100Base-TX(RJ-45)、パラレルリモート(アンフェノール36ピン メス)
- 外形寸法(幅W×奥行D×高さH)(mm)
- 422×290×88(突起物除く)
- 電源電圧(V)
- AC100～240(50/60Hz)
- 仕様・用途
- 【映像クロストーク】54 dB以上(3.58 MHz)、【DG・DP】0.5 %・0.5 °以内、【映像周波数特性】60 Hz ～ 10 MHz ±0.2 dB以内・10 MHz～30 MHz -3 dB ～ +0.3 dB以内、【B.B入力】0.45 V(p-p)ブラックバースト信号 ループスルーハイインピーダンス(BNC)
- 動作温湿度範囲
- 0～40℃/20～90%RH(ただし結露無き事)
- 保存温湿度範囲
- -20～70℃/20～90%RH(ただし結露無き事)
- 信号方式
- 【映像】コンポジットビデオ信号
- 音声
- 【最大音声入力レベル】+18 dBu、【音声歪率】0.008 %以下、【音声S/N比】85 dB以上、【音声クロストーク】80 dB以上、【音声周波数特性】10 Hz ～ 50 kHz +1 dB～-1 dB以内、【音声入力】-10 dBu 50 kΩ ステレオ(RCAピンジャック) 5系統、【音声出力】-10 dBu(10 kΩ以上負荷時)・ローインピーダンス ステレオ(RCAピンジャック) 5系統、【音声信号方式】アンバランス(不平衡)信号 2チャンネル(ステレオ)
- 映像出力
- 1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統
- 映像入力
- 1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統
- 内容量
- 1台
