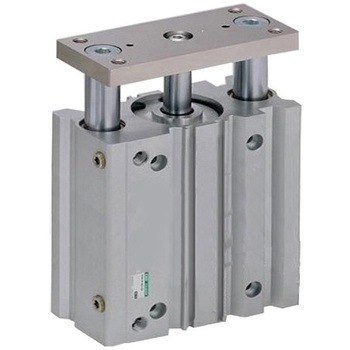

ガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~)

ガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKDガイド付シリンダ STGシリーズ ころがり軸受(STG-B-80~) - CKD

横荷重や偏芯荷重に強い製品にするために、ガイドロッド軸受部を改良するとともに、ベアリング構造を変更しました。
従来品に比べ耐荷重性能が向上し、さらに安定作動も実現しました。
シリンダ本体の剛性はそのままに、アルミボディ形状を見直し、軽量化、省資源化を実現しました。
ピストンロッドの取付は六角レンチで行えるため、メンテナンス時に特殊な工具は不要です。
エンドプレートは、平面研削を行い、治具を取り付きやすくしています。
エア配管は2方向で配管処理がしやすく、取付方向は3タイプ用意しました。
小形のT形シリンダスイッチを搭載したモデルでは、取付時のスイッチの出っ張りを解消し、省スペース化を図りました。

用途
昇降・水平搬送に
接続口径
Rc3/8
クッション
ゴムクッション付
使用ピストン速度(mm/s)
50~300
最高使用圧力(MPa)
1
作動方式
複動・片ロッド形
使用流体
圧縮空気
チューブ内径(Φmm)
80
最低使用圧力(MPa)
0.1
耐圧力(MPa)
1.6
給油
不要(給油時はタービン油1種ISO VG32を使用)
周囲温度(℃)
-10~60(但し、凍結なきこと)
許容吸収エネルギー(J)
2.51
磁石内蔵有無
シリンダスイッチ用検出マグネット:有り
軸受種類
ころがり軸受
内容量
1個
注意
※スイッチ搭載モデルでは、スイッチは製品に添付して出荷いたします。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
全60種類を絞り込む
ストローク(mm)
スイッチ数
スイッチ
質量(kg)
60種類すべて表示中
注文コード
品番
ストローク(mm)
スイッチ数
質量(kg)
スイッチ
ケーブル長(m)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
75306228STG-B-80-2525無し7.25--
¥66,650
¥59,988
¥65,987(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306237STG-B-80-25-T0H-D252ヶ付7.286有接点2線式1色表示式1
¥69,950
¥63,013
¥69,314(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306246STG-B-80-25-T0H3-D252ヶ付7.348有接点2線式1色表示式3
¥70,710
¥63,713
¥70,084(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306255STG-B-80-25-T2H-D252ヶ付7.286無接点2線式1色表示式1
¥72,270
¥65,113
¥71,624(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306264STG-B-80-25-T2H3-D252ヶ付7.348無接点2線式1色表示式3
¥73,030
¥65,813
¥72,394(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306273STG-B-80-5050無し8.03--
¥74,570
¥67,386
¥74,125(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306289STG-B-80-50-T0H-D502ヶ付8.066有接点2線式1色表示式1
¥77,870
¥70,301
¥77,331(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306298STG-B-80-50-T0H3-D502ヶ付8.128有接点2線式1色表示式3
¥78,630
¥70,976
¥78,074(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306307STG-B-80-50-T2H-D502ヶ付8.066無接点2線式1色表示式1
¥80,190
¥72,325
¥79,558(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306316STG-B-80-50-T2H3-D502ヶ付8.128無接点2線式1色表示式3
¥80,950
¥73,000
¥80,300(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306325STG-B-80-7575無し9.27--
¥82,500
¥74,554
¥82,009(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306334STG-B-80-75-T0H-D752ヶ付9.306有接点2線式1色表示式1
¥85,800
¥77,470
¥85,217(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306343STG-B-80-75-T0H3-D752ヶ付9.368有接点2線式1色表示式3
¥86,560
¥78,145
¥85,960(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306359STG-B-80-75-T2H-D752ヶ付9.306無接点2線式1色表示式1
¥88,120
¥79,494
¥87,443(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
特別運賃
75306368STG-B-80-75-T2H3-D752ヶ付9.368無接点2線式1色表示式3
¥88,880
¥80,169
¥88,186(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306377STG-B-80-100100無し10.3--
¥90,440
¥81,723
¥89,895(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306386STG-B-80-100-T0H-D1002ヶ付10.336有接点2線式1色表示式1
¥93,740
¥84,639
¥93,103(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306395STG-B-80-100-T0H3-D1002ヶ付10.398有接点2線式1色表示式3
¥94,500
¥85,313
¥93,844(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306404STG-B-80-100-T2H-D1002ヶ付10.336無接点2線式1色表示式1
¥96,060
¥86,663
¥95,329(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306413STG-B-80-100-T2H3-D1002ヶ付10.398無接点2線式1色表示式3
¥96,820
¥87,337
¥96,071(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306429STG-B-80-125125無し11.3--
¥98,340
¥88,867
¥97,754(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306438STG-B-80-125-T0H-D1252ヶ付11.336有接点2線式1色表示式1
¥101,640
¥91,783
¥100,961(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306447STG-B-80-125-T0H3-D1252ヶ付11.398有接点2線式1色表示式3
¥102,400
¥92,458
¥101,704(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306456STG-B-80-125-T2H-D1252ヶ付11.336無接点2線式1色表示式1
¥103,960
¥93,807
¥103,188(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306465STG-B-80-125-T2H3-D1252ヶ付11.398無接点2線式1色表示式3
¥104,720
¥94,482
¥103,930(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306474STG-B-80-150150無し12.1--
¥106,260
¥96,024
¥105,626(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306483STG-B-80-150-T0H-D1502ヶ付12.136有接点2線式1色表示式1
¥109,560
¥98,940
¥108,834(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306499STG-B-80-150-T0H3-D1502ヶ付12.198有接点2線式1色表示式3
¥110,320
¥99,614
¥109,575(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306508STG-B-80-150-T2H-D1502ヶ付12.136無接点2線式1色表示式1
¥111,880
¥100,964
¥111,060(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306517STG-B-80-150-T2H3-D1502ヶ付12.198無接点2線式1色表示式3
¥112,640
¥101,639
¥111,803(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306526STG-B-80-175175無し13.31--
¥114,170
¥103,169
¥113,486(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306535STG-B-80-175-T0H-D1752ヶ付13.346有接点2線式1色表示式1
¥117,470
¥106,084
¥116,692(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306544STG-B-80-175-T0H3-D1752ヶ付13.408有接点2線式1色表示式3
¥118,230
¥106,759
¥117,435(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306553STG-B-80-175-T2H-D1752ヶ付13.346無接点2線式1色表示式1
¥119,790
¥108,108
¥118,919(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306569STG-B-80-175-T2H3-D1752ヶ付13.408無接点2線式1色表示式3
¥120,550
¥108,783
¥119,661(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306578STG-B-80-200200無し14.32--
¥122,100
¥110,337
¥121,371(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306587STG-B-80-200-T0H-D2002ヶ付14.356有接点2線式1色表示式1
¥125,400
¥113,253
¥124,578(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306596STG-B-80-200-T0H3-D2002ヶ付14.418有接点2線式1色表示式3
¥126,160
¥113,928
¥125,321(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306605STG-B-80-200-T2H-D2002ヶ付14.356無接点2線式1色表示式1
¥127,720
¥115,277
¥126,805(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306614STG-B-80-200-T2H3-D2002ヶ付14.418無接点2線式1色表示式3
¥128,480
¥115,952
¥127,547(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306623STG-B-80-250250無し16.6--
¥142,730
¥128,976
¥141,874(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306639STG-B-80-250-T0H-D2502ヶ付16.636有接点2線式1色表示式1
¥146,030
¥131,892
¥145,081(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306648STG-B-80-250-T0H3-D2502ヶ付16.698有接点2線式1色表示式3
¥146,790
¥132,566
¥145,823(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306657STG-B-80-250-T2H-D2502ヶ付16.636無接点2線式1色表示式1
¥148,350
¥133,916
¥147,308(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306666STG-B-80-250-T2H3-D2502ヶ付16.698無接点2線式1色表示式3
¥149,110
¥134,590
¥148,049(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306675STG-B-80-300300無し18.6--
¥163,330
¥147,590
¥162,349(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306684STG-B-80-300-T0H-D3002ヶ付18.636有接点2線式1色表示式1
¥166,630
¥150,506
¥165,557(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306693STG-B-80-300-T0H3-D3002ヶ付18.698有接点2線式1色表示式3
¥167,390
¥151,181
¥166,299(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306709STG-B-80-300-T2H-D3002ヶ付18.636無接点2線式1色表示式1
¥168,950
¥152,530
¥167,783(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
75306718STG-B-80-300-T2H3-D3002ヶ付18.698無接点2線式1色表示式3
¥169,710
¥153,205
¥168,526(税込)
13日以内出荷
メーカー直送
返品不可
代引不可
各品番毎の詳細は注文コードをクリックしてください

特別運賃

地域単位配送費
全国数量1につき¥1,000/税込¥1,100
北海道地方数量1につき¥1,000/税込¥1,100
沖縄地方数量1につき¥1,000/税込¥1,100
離島数量1につき¥1,000/税込¥1,100
