山本電機製作所

伝送器 EMT1H

伝送器 EMT1H 山本電機製作所

本質安全防爆形 微差圧伝送器
本質安全防爆とは、正常時および事故時に発生する電気火花または温度上昇によって可燃性ガスに点火されないように必要な安全率を考慮して設計された構造のもので、その防爆安全性が公的機関において、試験その他によって確認されたものをいいます。

回路
【本安】EMT1H～セイフティバリヤ(MTL7787+)間の配線条件、キャパシタンス(CC):0.05μF以下、配線抵抗:10Ω以下、インダクタンス(Lc):2.00mH以下、電線の導体断面積:0.5～2.5mm2
【非本安】AC250V 50/60Hz、DC250V

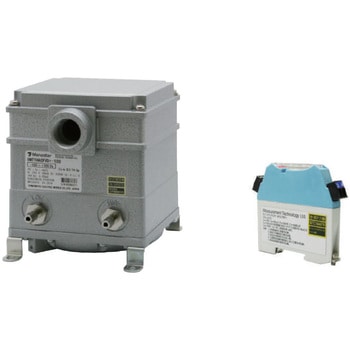

測定ガス空気および非腐食性ガス(液体不可) タイプ屋内防滴用 出力電流(mA)2線式4～20DC 構成マノスタートランスミッタEMT1HおよびセイフティバリヤMTL7787+ 防爆構造本質安全防爆構造 対象ガスEx ia ⅡC T4 Ga 測定方式差圧式 材質外装：アルミダイカスト 外装面塗装(塗色グレー) 取付姿勢水平(傾斜角±5°以内) 電気信号交換方式：可変インダクタンス 絶縁抵抗(MΩ)電源端子-接地端子間：20以上(500VDCメガー) 耐電圧(V)電源端子-接地端子間：AC500(50/60Hz 1分間 1mA以下) 使用周囲温度(℃)0～40(ただし氷結しないこと) 使用周囲湿度(%RH)90以下(ただし結露しないこと) 耐振動(m/s2)5～10Hz：振幅10mm、10～50Hz：加速度39(3軸方向各2h) 衝撃(耐久)(m/s2)100(3軸方向各6回) 適合配管ビニル管またはゴム管(内径6)：ビニル管用口金に適合、金属管(外径6±0．1)：金属管用口金に適合、硬質チューブ(外径6×内径4)：金属管用口金に別売のインナースリーブセット(XIN6×4)が必要です。 質量(g)EMT1H：約1100、MTL7787+：約140 最大電圧(V)本安回路：28 最大電流(mA)本安回路：93 最大電力(W)本安回路：0.65 伝送方法【2線式】出力信号：4～20mA DC(負荷抵抗250Ω以下)、電源電圧：24V DC±10%(リップル0．2V P-P以内) 仕様受圧エレメント：ダイヤフラム(シリコーンゴム) 内容量1台
お気に入りに追加
54件中 1～50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 EMT1HA0FMD10 EMT1HA0FMD15 EMT1HA0FMD20 EMT1HA0FMD30 EMT1HA0FMD50 EMT1HA0FMD75 EMT1HA0FMD100 EMT1HA0FMD150 EMT1HA0FMD200 EMT1HA0FMD300 EMT1HA0FMD500 EMT1HA0FMD750 EMT1HA0FMD1000 EMT1HA0FMD+-10 EMT1HA0FMD+-20 EMT1HA0FMD+-30 EMT1HA0FMD+-50 EMT1HA0FMD+-100 EMT1HA0FME1 EMT1HA0FME2 EMT1HA0FME3 EMT1HA0FME5 EMT1HA0FME10 EMT1HA0FME20 EMT1HA0FME30 EMT1HA0FME50 EMT1HA0FME100 EMT1HA0FVD10 EMT1HA0FVD15 EMT1HA0FVD20 EMT1HA0FVD30 EMT1HA0FVD50 EMT1HA0FVD75 EMT1HA0FVD100 EMT1HA0FVD150 EMT1HA0FVD200 EMT1HA0FVD300 EMT1HA0FVD500 EMT1HA0FVD750 EMT1HA0FVD1000 EMT1HA0FVD+-10 EMT1HA0FVD+-20 EMT1HA0FVD+-30 EMT1HA0FVD+-50 EMT1HA0FVD+-100 EMT1HA0FVE1 EMT1HA0FVE2 EMT1HA0FVE3 EMT1HA0FVE5 EMT1HA0FVE10 EMT1HA0FVE20 EMT1HA0FVE30 EMT1HA0FVE50 EMT1HA0FVE100
圧力レンジ(Pa)
選択解除 0～100～150～200～300～500～750～1000～1500～2000～3000～5000～7500～1000-10～+10-20～+20-30～+30-50～+50-100～+100
口金
選択解除 ビニル管用金属管用
耐圧力(kPa)
選択解除 計器本体：500、受圧エレメント：10計器本体：500、受圧エレメント：40計器本体：500、受圧エレメント：100計器本体：500、受圧エレメント：150
精度(%)
選択解除 (20℃において)±1FS(20℃において)±2FS
温度特性
選択解除 (ゼロ+スパン/0～40℃において)±0.1FS/℃(ゼロ+スパン/0～40℃において)±0.2FS/℃
圧力レンジ(kPa)
選択解除 0～10～20～30～50～100～200～300～500～100
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
75489944 EMT1HA0FMD1000 0～1000 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75489953 EMT1HA0FVD1000 0～1000 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75489969 EMT1HA0FME100 - 金属管用 計器本体：500、受圧エレメント：150 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～100
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75489978 EMT1HA0FVE100 - ビニル管用 計器本体：500、受圧エレメント：150 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～100
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75489987 EMT1HA0FMD100 0～100 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75489996 EMT1HA0FVD100 0～100 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490005 EMT1HA0FME10 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～10
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490014 EMT1HA0FVE10 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～10
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490023 EMT1HA0FMD10 0～10 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490039 EMT1HA0FVD10 0～10 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490048 EMT1HA0FMD150 0～150 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490057 EMT1HA0FVD150 0～150 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490066 EMT1HA0FMD15 0～15 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490075 EMT1HA0FVD15 0～15 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490084 EMT1HA0FME1 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～1
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490093 EMT1HA0FVE1 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～1
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490109 EMT1HA0FMD200 0～200 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490118 EMT1HA0FVD200 0～200 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490127 EMT1HA0FME20 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～20
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490136 EMT1HA0FVE20 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～20
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490145 EMT1HA0FMD20 0～20 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490154 EMT1HA0FVD20 0～20 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490163 EMT1HA0FME2 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～2
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490179 EMT1HA0FVE2 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～2
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490188 EMT1HA0FMD300 0～300 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490197 EMT1HA0FVD300 0～300 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490206 EMT1HA0FME30 - 金属管用 計器本体：500、受圧エレメント：100 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～30
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490215 EMT1HA0FVE30 - ビニル管用 計器本体：500、受圧エレメント：100 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～30
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490224 EMT1HA0FMD30 0～30 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490233 EMT1HA0FVD30 0～30 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490249 EMT1HA0FME3 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～3
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490258 EMT1HA0FVE3 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～3
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490267 EMT1HA0FMD500 0～500 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490276 EMT1HA0FVD500 0～500 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490285 EMT1HA0FME50 - 金属管用 計器本体：500、受圧エレメント：100 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～50
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490294 EMT1HA0FVE50 - ビニル管用 計器本体：500、受圧エレメント：100 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～50
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490303 EMT1HA0FMD50 0～50 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490319 EMT1HA0FVD50 0～50 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490328 EMT1HA0FME5 - 金属管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～5
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490337 EMT1HA0FVE5 - ビニル管用 計器本体：500、受圧エレメント：40 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ 0～5
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490346 EMT1HA0FMD750 0～750 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490355 EMT1HA0FVD750 0～750 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥442,500
￥329,800
￥362,780 （税込）
30日以内出荷
75490364 EMT1HA0FMD75 0～75 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490373 EMT1HA0FVD75 0～75 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥461,400
￥349,800
￥384,780 （税込）
30日以内出荷
75490389 EMT1HA0FMD+-100 -100～+100 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
75490398 EMT1HA0FVD+-100 -100～+100 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±1FS (ゼロ+スパン/0～40℃において)±0.1FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
75490407 EMT1HA0FMD+-10 -10～+10 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
75490416 EMT1HA0FVD+-10 -10～+10 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
75490425 EMT1HA0FMD+-20 -20～+20 金属管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
75490434 EMT1HA0FVD+-20 -20～+20 ビニル管用 計器本体：500、受圧エレメント：10 (20℃において)±2FS (ゼロ+スパン/0～40℃において)±0.2FS/℃ -
￥483,300
￥349,800
￥384,780 （税込）
30日以内出荷
