波形発生器

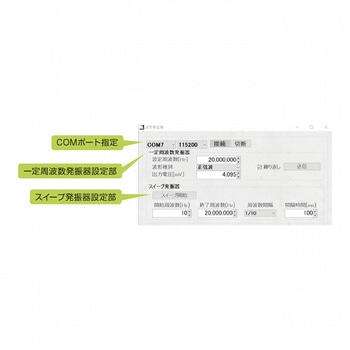

ラズベリー・パイ&ウィンドウズOSで気軽に扱える波形発生器
10Hz～20MHz程度の正弦波、矩形波、三角波のいずれかを出力しDCレベルの信号も同時に出力が可能

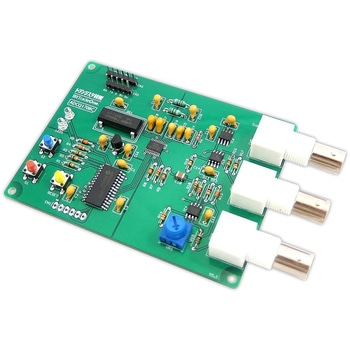

DC出力に12ビット分解能のD/Aコンバータを内蔵した「dsPIC33EP64GS502」を使用、オペアンプ増幅により最大4.095VのDCレベルを出力し、1mV単位でのDC出力が可能
標準でシリアル変換アダプタが同梱されており、ラズベリー・パイやパソコンなどUSB経由で直接接続可能
付属品シリアル変換アダプタ(接続ケーブル1本付き)、BNC-ICクリップケーブル(Raspberry Pi本体は付属しません)、保証書
質量(g)約60
電源Raspberry PiまたはUSBシリアル変換アダプタより給電 5V
使用温度(℃)0～40(結露なきこと)
対応OSRaspbian
寸法(幅W×奥行D×高さH)(mm)100×75×13.5(突起物除く)
対応機種Raspberry Pi Zero/Zero W/2B/3B/3B+/4B、Windows10/8.1/8/7/Vista搭載のDOS/Vパソコン
保証期間お買い上げから1年間
出力端子正弦波/三角波出力用BNCコネクタ×1、矩形波出力用BNCコネクタ×1、DCレベル出力用BNCコネクタ×1
内容量1個
注意
※製品は国内向けの民生品です。
