ハイグレードステージ

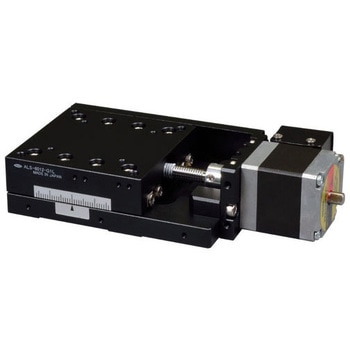

ステージ面が60mm角、ステッピングモータを採用した小型の自動ステージです。移動ガイドにHG-VCR方式を使用した高剛性ステージです。送りねじは転造ねじを使用し、従来品より低価格です。カメラ、センサ、ワークなどの精密位置決め用途に広くご利用いただけます。
耐荷重(N)49(5kgf)
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.5
付属品検査合格証、六角穴付ボルト(本体固定用)M4 4本
材質アルミ合金
移動方向X軸1方向
移動量(mm)±12.5
ステージ寸法(mm)60×60
使用モータPK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能(mm)0.002
送りねじ種類転造ボールねじ
送りねじリード(mm)1
移動精度(mm)HV：真直度(水平・垂直)0.01
位置決め精度(mm)0.014
繰返し精度(mm)±0.0005
ロストモーション(mm)0.002
最高速度(mm/s)16(8000pps時)
表面処理黒アルマイト梨地
センサーリミット：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブルACB-STM2、ACB-STM3
仕様エコノミー型
内容量1台
