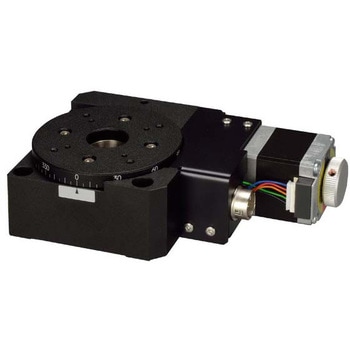

ハイグレード回転ステージ
移動ガイドにアンギュラベアリングを採用することにより芯振れ、面振れを向上させた回転ステージです。中心にΦ16mmの透過穴があいています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。リミット追加など特注製品、お客様仕様のOEMもご相談ください。
耐荷重(N)39.2(4kgf)移動ガイドアンギュラベアリング質量(kg)0.6付属品検査合格証、六角穴付ボルト(本体固定用)M4 3本材質アルミ合金移動方向回転方向移動量360°ステージ寸法(mm)Φ60使用モータPK523HPB相当(5線式ペンタゴン結線、0.75A/相)分解能0.01°位置決め精度(°)0.05繰返し精度±0.003°寸法(mm)心振れ：0.005面振れ(mm)0.03ロストモーション(°)0.02平行度(mm)0.075最高速度(°/s)50(5000pps時)表面処理黒アルマイト梨地原点センサノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ適合ケーブルACB-STM2、ACB-STM3種類回転ステージ内容量1台
