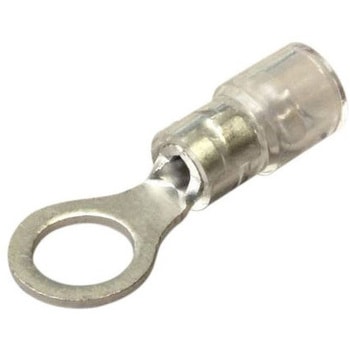

銅線用 環境配慮形絶縁被覆付圧着端子 R形
RoHS10
ノンハロゲン材料(ポリカーボネイト)のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。
心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入できます。
絶縁体に端子止めの壁があるために、端子は一定位置に挿入されます。
心線いちはつねに安定し確実な圧着が可能です。
- 用途
- 銅線専用
- 種類
- 絶縁被覆付圧着端子
- 使用温度範囲(℃)
- -40～125(絶縁体)

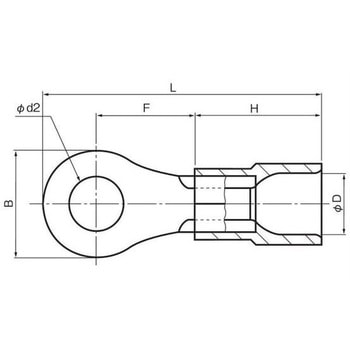

- 寸法L(mm)
- 27.0
- 寸法H(mm)
- 14.0
- 定格電圧(V)
- 600
- 端子形状
- 【接触部・舌部】R形/丸形(一つ孔)
- 寸法F(mm)
- 8.25
- 寸法D(Φmm)
- 6.8
- 電線抱合範囲AWG(#)
- 12～10
- 寸法B(mm)
- 9.5
- 材質(絶縁体)
- ポリカーボネイト
- 寸法d2(mm)
- 5.3
- 公称断面積(mm2)
- 5.5
- 材質(端子)
- 無酸素銅(電気すずめっき)
- 色(絶縁体)
- 黄
- 適合工具
- <手動工具>NH13<本体+ヘッド>NA10+N1013、NA3+N313
- 電線抱合範囲(撚線)(mm2)
- 2.63～6.64
- RoHS指令(10物質対応)
- 対応
- スタッド径
- 5
- 内容量
- 1袋(10個)
注意
※メーカー指定の適用圧着工具をご使用ください。※電線抱合範囲内でご使用ください。
