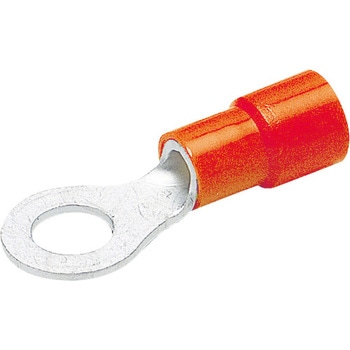

絶縁被覆付圧着端子 丸形 赤
端子筒部に絶縁被覆があらかじめセットされております。
絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。
心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。
ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。
- 用途
- 軟鋼のより線電線の接続に。
- トラスコ品番
- 250-5662
- 材質
- 端子：無酸素銅(電気すずメッキ)、スリーブ：無酸素銅管(電気すずメッキ)、絶縁体：ポリカーボネート
- 形状
- 丸形/先開形(単線非対応)
- 全長(mm)
- 19.4
- 色
- 赤
- 定格電圧(V)
- 600
- 外径(Φmm)
- 6.8
- 電線抱合範囲AWG(#)
- 22-16
- 内寸(mm)
- 4.1
- JIS規格
- ×
- 最高使用温度(℃)
- 使用温度範囲：-40℃～120℃
- 電線抱合範囲(撚線)(mm2)
- 0.30～1.65
- RoHS指令(10物質対応)
- 対応
- スタッド径(Φmm)
- 4.3
- 内容量
- 1パック(30個)
注意
※銅線専用です。※電線抱合範囲内でご使用ください。
