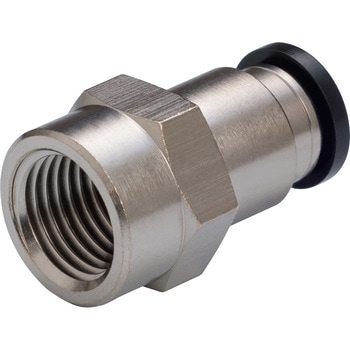

チューブフィッテイング メスストレート
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途ねじとチューブの接続
質量(g)29
適合チューブ外径(Φmm)1/4
寸法A(mm)10.5
接続ねじ1/4
オリフィス径(Φmm)5.3
寸法E(mm)14
寸法B(mm)30
寸法C(mm)チューブエンド：17
寸法T(mm)6.5
寸法P1(mm)Φ11.8
寸法P2(mm)Φ20.8
対辺H(mm)21
RoHS指令(10物質対応)対応
グリーン購入法適合
接続ねじ種類Rc3/8
内容量1袋(10個)
