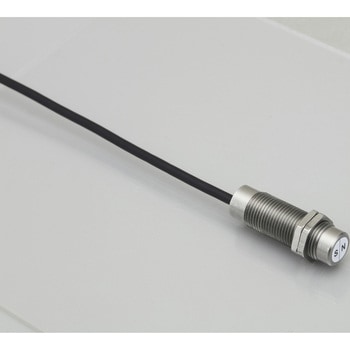

磁気近接センサ
磁気近接センサは磁界の強さの変化でON、OFF動作するセンサです。
動作原理はホールICなので、有極性でS極検出が標準です。
高速応答(5μsec以下)なのでスピードメータ、回転計にも使えます。
一般のセンサに比べ、高感度(検出距離大)、小形です。
ダブルセンサはサーボ原点とオーバーラン検出が1個で可能です。
電波ノイズの干渉を受けにくいので信頼性の高いセンサです。
- 用途
- 自動倉庫内の移動体の検出・停止位置
搬入か搬出かの認識センサ(S⇒Nが搬入、N⇒Sが搬出など)
- 仕様
- 検出磁極：S極/N極、磁気感度：0.8mT±0.1mT、磁気検出向き：前面
- 取付
- AHM029：M12ナット 締付トルク 12N・m、AHM030：M14ナット 締付トルク 18N・m
- 保護構造
- IP67
- 出力
- NPNオープンコレクタ(近接時ON)
- 耐電圧
- AC1000V(1分間・充電部一部・ケース間)
- 材質(ケース)
- SUS303
- 電源電圧(V)
- DC5～24
- 応答時間
- 16μsec以下
- 消費電流(mA)
- 12.5 MAX
- 出力電流(mA)
- 20 MAX
- 使用周囲温度(℃)
- ‐20～+85(結露なきこと)
- ケーブル
- 4芯 Φ3.1×1000mm 黒
- 表示灯
- S極：赤色、N極：緑色
- 絶縁抵抗
- DC250V(メガにて20M以上・対ケース間)
- 検出対象
- 磁性金属
- 使用周囲湿度(%RH)
- 20～95
- 内容量
- 1本
