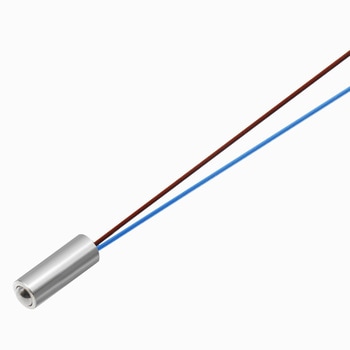

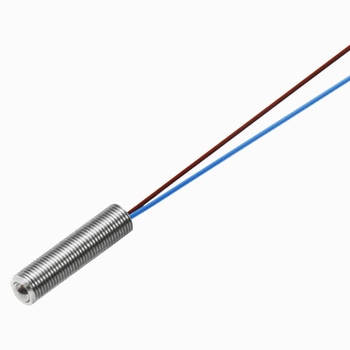

超小型ボールプランジャータッチスイッチ[BPシリーズ]
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791120-230824-02.jpg "注文コード：44791120,44791129,44791138,44791147")
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791120-230824-04.jpg "注文コード：44791120,44791129,44791138,44791147")
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791138-230824-06.jpg "注文コード：44791138,44791147")
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791156-230824-02.jpg "注文コード：44791156")
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791156-230824-04.jpg "注文コード：44791156,44791165")
![超小型ボールプランジャータッチスイッチ[BPシリーズ] - Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791165-230824-02.jpg "注文コード：44791165")
世界最小クラスのΦ4ミニボールプランジャースイッチ、BPシリーズをご紹介します。
従来のボールプランジャにタッチスイッチを搭載し、割出しと確認信号出力を同時に実現。
この1台2役の機能により、部品数の節減と機械の小型化が可能になります。
インデックス回転体や摺動体の切り欠きによる割出し位置決めなどに採用実績多数。
世界最小級のミニボールプランジャスイッチとして、1台2役の機能を実現
割出し、位置決め機能と確認信号の出力を同時に可能に
部品点数と設計工数の節減により、機械の小型化を実現
- 用途
- あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
インデックステーブルの切り欠きによる割出しと信号出力
半導体製造装置のガラス基板搬送時の位置決め
XYテーブルのステッピングモーターの原点出し
- 仕様
- 当て方：直進・偏角・摺動●動作までの動き：0.3mm
- 使用温度範囲(℃)
- 0～80(氷結ないこと)
- 接点構成
- 接点形、1信号型
- 材質(ケース)
- SUS303
- 繰返し精度(μm)
- 10
- 振動
- 10～55Hz 複振幅1.5 X、Y、Z各方向
- 耐衝撃(m/s2)
- 300(3回、X・Y・Z各方向)
- コンタクト形状
- 端面 SΦ3
- RoHS指令(10物質対応)
- 対応
- 軸受種類
- ボールコンタクト
- 動作形態
- A：NO
- IP等級
- IP40
- ケーブル形状
- ストレート
- 応差(mm)
- 0
- 接点定格
- DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。
- 内容量
- 1個
取扱説明書：(0.9MB)
