SUS製非防水層用床排水トラップ

排水ストラップで清潔な水回りで快適な住空間を演出。
非防水層用です。
上部金具ステンレス製。
調節管は白管(片ネジ管)ボルトで固定するため、傾きの微調整が可能です。
dネジ部は管用テーパねじを施しています。
ストレーナの有効開口面積は排水管断面積以上です。
品番5の調節管は床厚に応じた長さに切断してご使用下さい。
品番6の止めビスにより上下の固定を行います。止めビスの大きさはM8×L20です。

仕様: 非防水層用
タイプ: ワン型

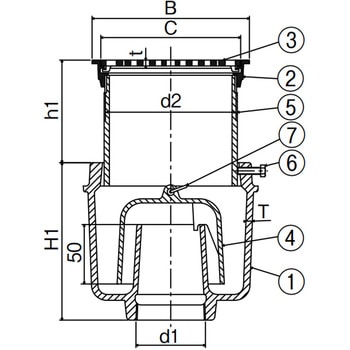

寸法t(mm): 5.5
寸法B(mm): 180
寸法C(mm): 167
寸法T(mm): 6
寸法h1(mm): 29～97
寸法h2(mm): 48～116
寸法H1(mm): 145
寸法H2(mm): 130
ねじ径d2: G6(163.8)
ねじ径d1: Rc3(87.9)
内容量: 1個

※dネジ部は管用テーパねじを施しています。
※ストレーナの有効開口面積は排水管断面積以上です。
※品番5の調節管は床厚に応じた長さに切断してご使用下さい。
※品番6の止めビスにより上下の固定を行います。止めビスの大きさは40～65がM6×L20、75・100がM8×L20です。
※上部金具はD-SN型金具です。
※接続管との接合および流しとの接合部は、水漏れがないように確実に施工して下さい。部品を付け間違うと水漏れの原因になります。
※金具枠の上面は、仕上げ面と同じ高さになるように施工してください。
※ストレーナー等の破損防止のため、施工中は養生をしてください。
※完成時には、トラップ内部のごみやよごれ等を清掃して下さい。
※めっき部は、直接薬品等で清掃しないでください。めっき部がはがれる事があります。
※防水層用は、水抜き孔をふさがない様に施工してください。
※排水トラップは長時間使用しないと水が蒸発し、防臭機能が損なわれ、排水管内の臭気および害虫等が室内に侵入することがあります。
※部品を改造したり、外したまま使用しないで下さい。本来の機能が十分に発揮されなかったり、故障の原因になります。
