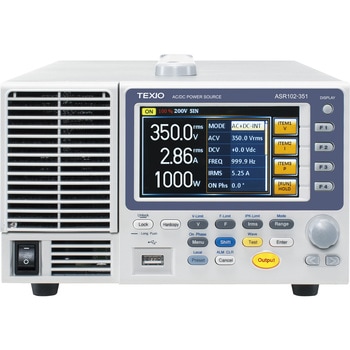

コンパクトAC/DC電源
ASRシリーズはインバーター方式を採用した出力容量500VA/1000VAのコンパクトAC/DC電源です。 豊富な出力モードと測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能と任意波形モード など様々な交流波形をサポート。さらに、交流+直流、内部+外部信号など組み合わせにより9種類の出力モードを備えています。インタフェースはUSB/LAN/RS-232Cを標準とし、GP-IB追加搭載モデルをも意しました。 カラー液晶ディスプレイ搭載により、多機能かつ直観的で使いやすいコンパクトAC/DC電源です。外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。
質量(kg)約10.5
寸法213(W)×124(H)×480(D) (突起を含まず)
測定項目実効電圧，平均電圧，ピーク電圧，実効電流，平均電流，I Peak Hold電流，電力，有効電力，皮相電力，力率，クレストファクタ
出力電圧【ACモード】正弦波/方形波：0.0 V ～ 175.0 V(100Vレンジ) /0.0 V ～ 350.0 V(200Vレンジ)、三角波/任意波形：0.0 V ～ 144.3V(100Vレンジ) /0.0 V ～ 288.6V(200Vレンジ)、【DCモード】-250V～250V(100Vレンジ)/-500V～500V(200Vレンジ)
表示4.3インチカラーLCD
分解能電圧測定：0.1V、電流測定：0.01A(RMS/AVG)、0.1A(PEAK)
出力波形正弦波、方形波、三角波、直流、任意波形
インターフェースGP-IB(Gtypeのみ)：SCPI-1993， IEEE 488.2 準拠、専用コネクタ(GTL-258にて接続が必要)、LAN、USBホスト、USBデバイス、RS-232C(Rtype、Gtype)、GP-IB(Gtypeのみ)
相数単相2線
周波数範囲47～63Hz、40.00～999.9Hz(ACモード) 1.00～999.9Hz(AC+DCモード)
力率0.95typ(100Vレンジ) 、 0.9typ(200Vレンジ)
保護機能OCP(過電流保護)， OTP(過熱保護)， OPP(過電力保護)， FAN fail(ファン 異常)
通信出力RS-232C：EIA/TIA-232D準拠、3線クロスケーブルにて接続、D-SUB9ピンオス、フローなし、データ長:7/8、パリティ：なし/O/E、STOP:1/2 、速度：1200， 2400， 4800， 9600(初期設定)， 19200， 38400， 57600， 115200
波形任意：固定長4096ポイント×16波形
モードAC(INT)、DC(INT)、AC+DC(INT)、AC(EXT)、AC+DC(EXT)、AC(ADD)、AC+DC(ADD)、AC(SYNC)、AC+DC(SYNC)
RoHS指令(10物質対応)対応
外部接続入力：インターロック、試験開始、試験終了 出力：PASS、FAIL、5VTTLレベル、入力プルアップ47kΩ、出力インピーダンス100Ω、出力：電源ON/出力ON/リミット状態/シーケンス同期/Busy、入力：出力ON/出力OFF/シーケンス開始・終了・停止・分岐
USBUSB-CDCクラス、USB2.0互換、Type-Bコネクタ、USBメモリ専用、FAT32フォーマット、パーテーションは16Gbyte以下としてください。
LAN100BASE-TX、Auto-MDX、Socket(ポート:2268)、HTTP、DHCP
