2次元精密プレート
Tスロット付きテーブルが付いた二次元テーブルです。
割出台等を搭載して角度設定が可能になります
Tスロットベースがついた2次元精密プレート
本尺と副尺によって簡単に設定角度が読み取り可能
水平方向に360°回転可能・45°垂直方向に傾斜可能
- 仕様
- テーブル回転角度：副尺3分、把握部：M16
- 材質
- 旋回部FCD45/テーブル部YK30
- 質量(kg)
- 47

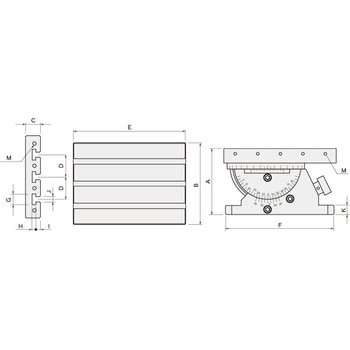

- 寸法H(mm)
- 10
- 寸法A(mm)
- 183
- 寸法F(mm)
- 300
- 寸法D(mm)
- 60
- 本体
- スイベル：副尺3分
- 寸法E(mm)
- 300
- 寸法B(mm)
- 220
- 寸法C(mm)
- 40
- 平行度(mm)
- 0.005/100
- 寸法M(mm)
- M8
- 寸法I(mm)
- 12
- 寸法J(mm)
- 14
- 寸法G(mm)
- 28
- 寸法K(mm)
- 25
- 熱処理
- 旋回部調質/テーブル部サブゼロ処理
- 硬度(°)
- 旋回部HRC43-47/テーブル部HRC58-60
- 内容量
- 1台
