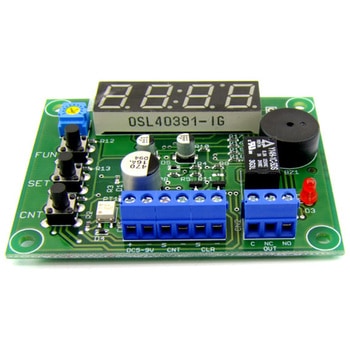

電子カウンター【基板完成品】

7セグメント4桁(9999)のアップダウンカウンターです。カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。カウンターだけではなくタイマーの機能も搭載しています。時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。電源OFFでもカウント値、設定値を保存する機能が付いていますので一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。
電源電圧：DC5～9V
最大電流：約70mA
入力：接点、オープンコレクタ入力
出力リレー：1C接点(接点定格[DC24V 1A][AC125V 0.5A])
出力ブザー：入力検出時発音
データ出力：・7セグメントLED表示データ出力・UART(19200bps/8bit/パリティなし/ストップビット1)
表示：セグメント 4桁

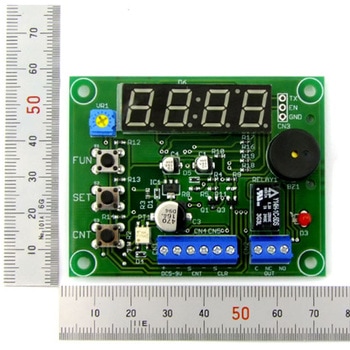

基板サイズ：W70×D55×H14mm
カウンター機能：・最大カウント数：9999カウント・カウントモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)・最大入力カウント：20カウント/秒(最小入力時間 25ms)・カウント値保持：あり(電源が落ちてもモード、カウント値は保持)・出力時間設定：0.1～99.9秒 0は出力保持・リレー出力設定：ON または OFF・ブザー音設定：ON または OFF
タイマー機能：・時間範囲：0.01秒～99.99秒 又は 1秒～99分59秒・タイマーモード：4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)・タイマー精度：約±1%未満・タイマー値保持：あり(電源が落ちてもモード、タイマー値は保持)・出力時間設定：0.1～99.9秒 0は出力保持
