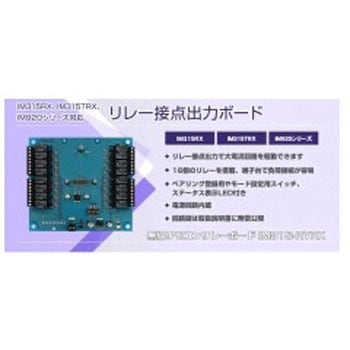

無線リモコンリレーボード
IM315RX、IM315TRX、IM920シリーズ用のリレー接点出力ボード
無線モジュールのIM315RX、IM315TRX、IM920シリーズなどと接続し、ワイヤレスで16個のリレーの制御ができるリレー接点出力ボードです。
リレー接点出力で大電流回路の駆動が可能
16個のリレーを搭載、端子台で負荷接続が容易
ペアリング登録用やモード設定用スイッチ、ステータス表示LED付き
電源回路を内蔵
回路図は取扱説明書の中で無償で公開
仕様●対応無線モジュール：IM315RX、IM315TRX、IM920シリーズ(IM920cは除く)●使用リレー：OMRON G5V-1 DC5V●接点定格負荷：AC/DC 60V/1A●接点最大通電電流：1A●使用端子台：AWG16～26(単線、より線)●定格電圧：DC8～24V●最大消費電流：約700mA●基板サイズ：100×110×17mm●動作温度範囲：TBD(結露なきこと)●技術資料：IM315-RYRX取扱説明書●備考：本製品には無線モジュールは含まれていません
アズワン品番67-0369-93
内容量1個
