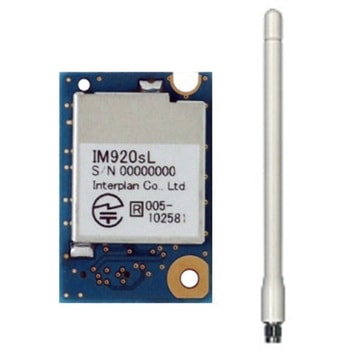

長距離&マルチホップ920MHz無線モジュール IM920SLシリーズ

長・中距離モードを内蔵したマルチホップ対応特定小電力920MHz無線モジュールの外部アンテナタイプ。IM920sシリーズ互換の高速モードに加え、長距離・中距離モードを内蔵。AES-GCM方式によるパケット暗号化と送信元認証に対応。動的にマルチホップネットワークのルートを検索して構成。最大6段のフルメッシュ・ツリー・シンプルマルチホップモード。コマンドでブロードキャスト送信、ユニキャスト送信が可能。

仕様●周波数：920.6～923.4MHz(15チャンネル、ARIB24～38CH)●922.4～928.0MHz(29チャンネル、ARIB33～61CH)●送信出力：10mW/1mW(コマンド切替え)●空間データレート：高速モード 100kbps(IM920sシリーズ互換)●中距離モード 12.5kbps●長距離モード 2.5kbps●内蔵動作モード：データモード、接点入力/出力モード、ADモード●動作電圧：DC2.1～3.5V(定格3.0V)●消費電流(3.0V時)●(Typ.値)：送信(10mW時)：27mA●送信(1mW時)：16mA●受信時：12mA●スリープ時：2μA●アンテナ：ストレートタイプ無指向性ホイップアンテナ(SMAコネクタ)、ゲイン3.0dBi以下、防水グレードIP67、動作/保存温度-20～+70℃●アンテナ接続ケーブル：SMA-R-u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様●サイズ：20×29.5×3mm(本体)●動作温度範囲：-30℃～+70℃(結露なきこと)●見通し通信距離：長距離モード約7km/約9km●中距離モード約4km/約5km●高速モード約2.4km/約3.4km●各10mW出力時、双方ワイヤアンテナ間/双方XWアンテナ間●通信方式：単信●基本プロトコルスタック：スカイリーネットワークス DECENTRA II●他社DECENTRA II製品とは通信できません●通信トポロジ：フルメッシュ、ツリー、シンプル(単純)マルチホップ●送信モード：ブロードキャスト、ユニキャスト、センドバック●インターフェイス：調歩同期式シリアルインターフェイス●適合コネクタ：日本圧着端子(JST)社20Pxx-JMCSシリーズ●(モジュール側には20R-JMCS-G-B-TFを搭載)●互換性：IM920sシリーズとハードウェアコンパチブル、ソフト上位互換●高速モードではIM920sシリーズと通信可能●コマンドセットはIMコマンドを採用●IM920/IM920cとは通信できません●無線規格：電波法技適認証取得、ARIB STD-T108準拠●※技術資料はメーカーサイトをご確認ください。アズワン品番67-0384-75 内容量1個

注意

※技術資料はメーカーサイトをご確認ください。
