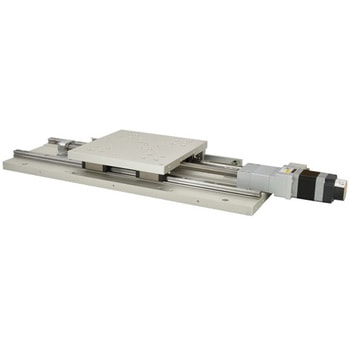

Xステージ 電磁ブレーキ付
新規ステッピングモータを使用することにで低振動、低騒音を可能にしました。
移動ガイドにボールウェイを使用した長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
テーブル落下防止の電磁ブレーキがついています(QT-BKが必要です)。
ALZ-230-C2B1からZブラケットを取りはずしたものがALS-230-C2B1になります。
仕様●ステージ面(mm)：200×200●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●原点前センサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
備考QT-Aシリーズ接続ステージ選択(パラメータNo.4): 14
繰返し精度(mm)±0.002
分解能(mm)0.004
適合ケーブルACB-BTD2、ACB-BTD3、ARC-BTD3
耐荷重(N)490(50kgf)
RoHS指令(10物質対応)10物質対応
移動方向X軸1方向
移動ガイドボールウェイ
移動精度(mm)真直度(水平・垂直)0.02
モーメント剛性(sec/N・cm)ヨー剛性 0.02、ピッチ剛性 0.02、ロール剛性 0.02
移動量(mm)±150
使用モータPKP545N18B2 電磁ブレーキ付
送りねじリード(mm)2
位置決め精度(mm)0.03
ロストモーション(mm)0.002
最高速度(mm/s)24(6000pps時)
送りねじ種類ボールねじ
原点センサノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
内容量1台
