Xステージ

Name: Xステージ
Brand: 中央精機

新規ステッピングモータを使用することで低振動、低騒音を可能にしました。移動ガイドにボールウェイを採用した長作動自動ステージです。各種センサ、ワークの自動位置決め用途に使用できます。原点前センサおよびリミットセンサは位置の調整が可能です。

備考QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14 繰返し精度(mm)±0.002 適合ケーブルACB-BTD2、ACB-BTD3、ARC-BTD3 耐荷重(N)490(50kgf) RoHS指令(10物質対応)10物質対応移動方向X軸1方向移動ガイドボールウェイモーメント剛性(sec/N・cm)ヨー剛性 0.02、ピッチ剛性 0.02、ロール剛性 0.02 使用モータPKP545N18B2 送りねじ種類ボールねじ原点センサノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ内容量1台

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 ALS-220-C2A1 ALS-220-C5A1 ALS-230-C2A1 ALS-230-C5A1 ALS-250-C2A1 ALS-250-C5A1	分解能(mm) 選択解除 0.004 0.01	移動精度(mm) 選択解除真直度(水平・垂直)0.01 真直度(水平・垂直)0.02 真直度(水平・垂直)0.025	移動量(mm) 選択解除 ±100 ±150 ±250	送りねじリード(mm) 選択解除 2 5	ロストモーション(mm) 選択解除 0.002 0.005	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

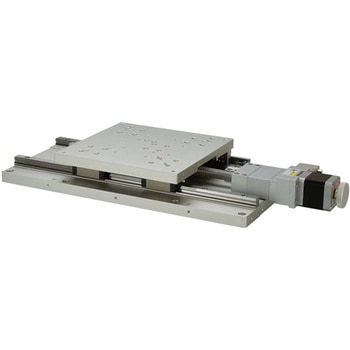

66839860	ALS-220-C5A1	0.01	真直度(水平・垂直)0.01	±100	5	0.005	￥360,000	￥349,800	￥349,800	￥384,780 （税込）	20日以内出荷メーカー直送返品不可代引不可

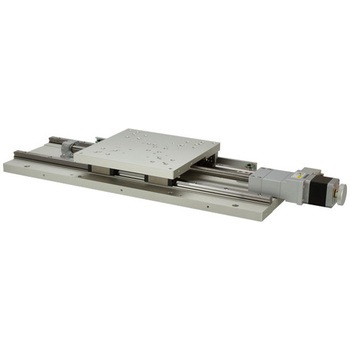

66839869	ALS-230-C2A1	0.004	真直度(水平・垂直)0.02	±150	2	0.002	￥400,000	￥389,800	￥389,800	￥428,780 （税込）	20日以内出荷メーカー直送返品不可代引不可
66839878	ALS-230-C5A1	0.01	真直度(水平・垂直)0.02	±150	5	0.005	￥400,000	￥389,800	￥389,800	￥428,780 （税込）	20日以内出荷メーカー直送返品不可代引不可

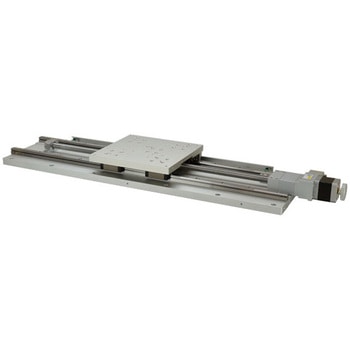

66839887	ALS-250-C2A1	0.004	真直度(水平・垂直)0.025	±250	5	0.005	￥450,000	￥429,800	￥429,800	￥472,780 （税込）	20日以内出荷メーカー直送返品不可代引不可
66839896	ALS-250-C5A1	0.01	真直度(水平・垂直)0.025	±250	5	0.005	￥450,000	￥429,800	￥429,800	￥472,780 （税込）	20日以内出荷メーカー直送返品不可代引不可
66839905	ALS-220-C2A1	0.004	真直度(水平・垂直)0.01	±100	2	0.002	￥360,000	￥349,800	￥349,800	￥384,780 （税込）	20日以内出荷メーカー直送返品不可代引不可
