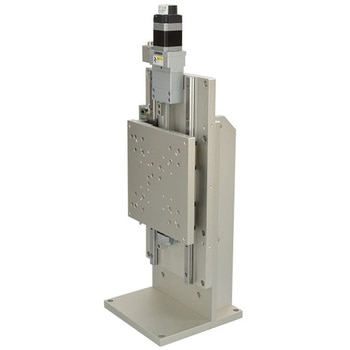

Zステージ
新規ステッピングモータを使用することで低振動、低騒音を可能にしました。移動ガイドにボールウェイを使用した長作動自動ステージです。各種センサ、ワークの自動位置決め用途に使用できます。原点前センサおよびリミットセンサは位置の調整が可能です。テーブル落下防止の電磁ブレーキがついています。(QT-BKが必要です)ALZ-220-C2B1からZブラケットを取り外したものがALS-220-C2B1になります。
仕様●リミットセンサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ●原点前センサ：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
備考QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14
種類Zステージ
繰返し精度(mm)±0.002
分解能(mm)0.004
適合ケーブルACB-BTD2、ACB-BTD3、ARC-BTD3
耐荷重(N)78.4(8kgf)
RoHS指令(10物質対応)10物質対応
移動方向Z軸1方向
送り方式ボールねじ
移動ガイドボールウェイ
移動精度(mm)真直度(水平・垂直)0.01
モーメント剛性(sec/N・cm)ヨー剛性 0.03、ピッチ剛性 0.5、ロール剛性 0.4
移動量(mm)±100
使用モータPKP545N18B2 電磁ブレーキ付
送りねじリード(mm)2
位置決め精度(mm)0.02
ロストモーション(mm)0.002
最高速度(mm/s)24(6000pps時)
テーブル幅(mm)200
テーブル長さ(mm)200
原点センサノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
内容量1台
