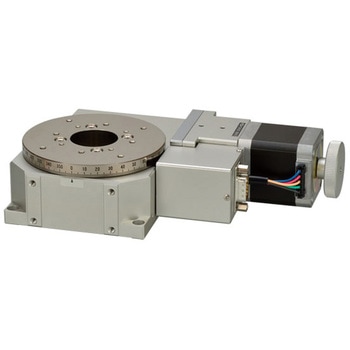

回転ステージ
新規ステッピングモータとドライバの組み合わせで低振動、低駆動音、高トルクを可能にしました。移動ガイドにクロスローラベアリングを使用した回転ステージです。中心に透過穴があります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
仕様原点前センサ：ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ●心振れ(mm)：0.01
種類回転ステージ
分解能0.004 °
平行度(mm)0.05
適合ケーブルACB-BTD2、ACB-BTD3、ARC-BTD3
RoHS指令(10物質対応)10物質対応
移動方向回転方向
移動ガイドクロスローラベアリング
面振れ(mm)0.015
使用モータPKP545N18B2
移動量(°)360
位置決め精度(°)0.025
ロストモーション(°)0.003
最高速度(°/s)32(8000pps時)
繰返し精度(°)±0.003
原点センサノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
内容量1台
