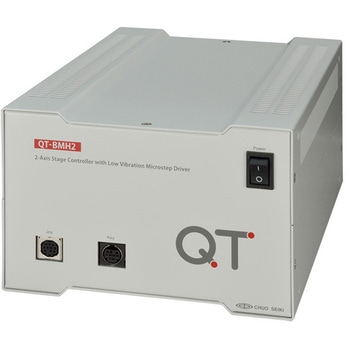

高性能2軸コントローラドライバ

電源電圧AC90～240V 50/60Hzの2軸コントローラドライバです。
モータ駆動電流自動設定機能によりメーカー自動ステージでは駆動電流が自動的に設定されます。これにより、軸ごとに駆動電流値の異なるステージを混在できます。
低振動マイクロステップドライバを搭載。従来のマイクロステップドライバより低振動駆動を実現しました。
スケール搭載ステージを接続することによりエンコーダ入力によるクローズドループ動作が可能です。
マイクロステップ駆動により低速時の振動を抑制し、ステップ角を1/250まで分割することが可能です。
操作ボックスQT-AKによるジョグ移動、ステップ移動、ティーチング動作、ワンタッチスピード切替などが可能です。
標準添付の専用アプリケーションソフト(QT-EDIT)で作成したプログラムを記憶し、コントローラ単体での自動運転が可能です。
操作ボックスの液晶に単位表示(mm、μm、デシマル度、度分秒を記号等で簡易表示)が可能です。
パソコン用インターフェースとして、RS-232C、USB(Type-B)を標準搭載しています。
QT-AT(別売り)を併用することで、汎用入出力、駆動パルス出力、移動/ 停止出力、任意ステップパルス出力、内蔵プログラムCH選択入力、駆動パルス入力、移動開始入力、など各種信号入出力により他の機器との接続が可能です。
各軸独立制御、2軸間直線補間移動・2軸間円弧補間移動が可能です。
台形駆動により滑らかな加速・減速が可能なS字駆動機能を標準搭載しています。
電磁ブレーキ制御機能を装備しています。QT-BK(別売り)の併用により電磁ブレーキ制御が可能です。
