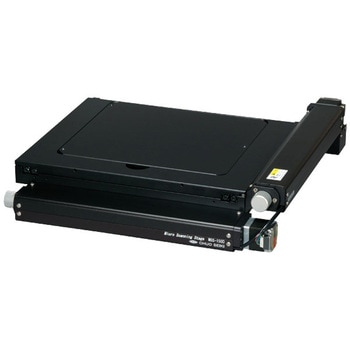

マイクロスキャニングステージ
6インチ対応の移動量150mm×150mmの薄型軽量ステージです。顕微鏡用途に対応するため薄型、軽量でありながら精度を妥協しておりません。標準付属のアルミプレートを取り外し、オプションのガラスプレートを使用すると透過照明にも対応します。※ 透過照明で観察できる範囲は移動量よりも狭くなります。外観図のテーブル透過穴をご参照ください。
種類xyステージ
繰返し精度(mm)±0.002
分解能(mm)0.002
適合ケーブルACB-BTM2、ACB-BTM3、ARC-BTM3
耐荷重(N)49(5kgf)
RoHS指令(10物質対応)10物質対応
移動方向XY軸2方向
送り方式ボールねじ
移動ガイドV溝とクロスローラ
移動精度(mm)真直度0.010(水平)、0.015(垂直)
移動量(mm)XY軸±75
使用モータPKP523N12A
送りねじリード(mm)1
ロストモーション(mm)0.003
最高速度(mm/s)40(20000pps時)
原点センサノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
内容量1台
