自動車用コネクタ 12極 オス 自動車用コネクタ

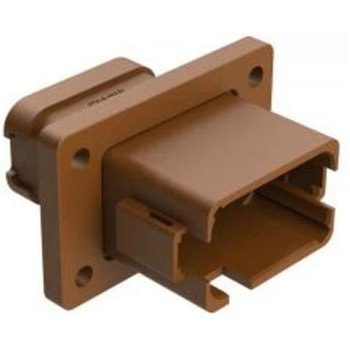

サイズ 12 のコンタクトは 12-14 AWG のワイヤ範囲に対応し、サイズ 16 のコンタクトは 14-20 AWG に対応します。 動作温度範囲: -55℃ → +125℃ (定格電流) 熱可塑樹脂 / 一体型ラッチでかん合 1500 V 以上 750 mm に配置した場合、切り離されたり、緩んだりしないで、8 回コンクリートに落としたりしないでください 3 軸( X、Y、Z )ごとに 50 g の力が加わった場合、ラッチが外れたり、不連続になったりすることはありません。 振動による機械的又は物理的特性の劣化なしで連続導通(シネスイープ時の最大加速： 20 g、10 ～ 2000 Hz ) 直接引きを受ける場合、コンタクトは 25 lbs の最小引き抜き力を実現します コネクタ保持 (Connector Retention) - 25 ポンドの既存のワイヤバンドルによって引き寄せられた 合致したコネクタコンタクト数を最大 100 lbs に倍します負荷を 30 秒間かけます -55 → +125 ℃ で 10 回のサイクルで晒され、コネクタの通常の動作に悪影響を与えません 25 ℃ で 1000 M Ω 以上 100 サイクルの接続の切断に続いて、機械的または電気的な劣化は明らかではありません サイズ 16 コンタクト( 16 AWG 導体) - 13 A テスト電流で 100 mV ドロップ最大 かん合された接続は、正しく配線され、+125 ℃ のオーブンで 1 時間使用した後、電子的な性能を失わずに 1 m の水深ですぐに設置できます12 ポジションレセプタクルフランジ取り付けコネクタ、ピン、茶、キー C、強化キー、エンドキャップ付き
