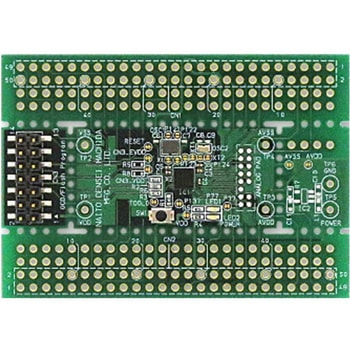

RL78/ CPUボード FB-R5Fシリーズ
ユニバーサルエリア(2.54mmピッチ)を搭載
フラッシュメモリプログラミング、オンチップデバッグの両方に対応(TOOL0端子を使用)
マイコンの端子を周辺ボードコネクタに配置し拡張性に優れる
鉛(Pb)フリーに対応
仕様●CPU：RL78/H1D(R5F11PLG)●メインクロック動作周波数：8MHz●サブシステムクロック動作周波数：32.768kHz●搭載部品：CN3：14pinコネクタ(E1接続用)●CN4、CN5：アプリケーションボード用●Power LED：赤 ×1(LED2)●評価用LED：黄 ×1(LED1はP77へ接続)●評価用SW：SW1(INTP0へ接続)●メインクロック(OSC1)：8MHz発振子(X1、X2へ接続)●サブシステムクロック(OSC2)：32.768KHz発振子(XT1、XT2へ接続)●未実装部品：CN1、CN2、R8、R9：周辺ボードコネクタ(2.54mm ピッチ)50pin ×2、プルアップ抵抗●IC2、C10、C11、R7、L1：3.0Vレギュレータ回路(レギュレータ、コンデンサ、抵抗、フィルタ)●動作電圧：2.4V～5.5V(OSC1：8MHz発振子使用時)●別売のアプリケーションボードにはセンサが搭載されているので、ヘルスケアなどのアプリケーションをお試しいただけます。●【内容物】●FB-R5F11PLG-TB 本体●ユーザーズ・マニュアルアズワン品番67-0369-90内容量1個
