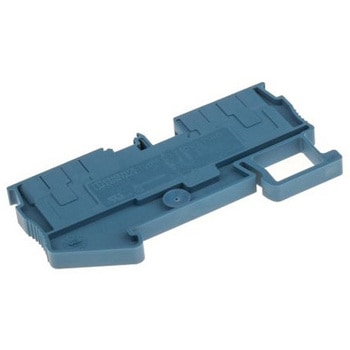

接続式端子台プッシュイン PT 2.5-QUATTRO BUシリーズ 24A 1袋 10個入

Phoenix Contact 接続式端子台及び多線端子台
Phoenix Contact PT シリーズは、CLIPLINE complete システムの機能を備え、簡単な直接導体接続を特長としています。また、PT プッシュイン接続方式により、挿入力が最大 50 % 低減されているため、0.34 mm2 以上の棒端子付撚線や単線を簡単に接続できます。
PT シリーズ - 特長と利点
多芯端子や多機能端子と簡単にブリッジできますシングル、ダブル、トリプルレベルを用意しています挿入力を 50 % 削減 0.34 mm 2 から直接接続導体の接続を解除したり、0.14 mm 2 から小さな断面を配線したりするための作動ボタン作動ボタンはどの種類のドライバでも操作できますコンパクトな設計と前面接続により、狭いスペースでも配線が容易個別の配電と供給用のダブルブリッジシャフト

仕様: ●モデル番号：PT 2，5-QUATTRO BU●コード番号：687-9439●冷却時絶縁素材：-60℃●相対絶縁素材温度指数(Elec.、UL 746 B)：130 ℃●電位：1●定格サージ電圧：8kV●内部シリンダゲージ：A3、B2
幅(mm): 5.2、(終端板)2.2
色: 青
高さ(mm): 72.2
質量(g): 10.61(梱包を含む)/9(梱包を含まない)[1個あたり]
種類: 多線式端子台
奥行(mm): 35.3、(NS 35/7、5)36.8、(NS 35/15)44.3
シリーズ: PT 2.5-QUATTRO BU
定格電圧(V): 800
定格電流(A): 24(接続電線断面積2.5 mm²)
接続方式: プッシュイン式
接続: (段あたり)4
材質(絶縁体): PA、(グループ)I
準拠規格: IEC 60947-7-1
AWG: 断面積：26～12(IECに準拠して変換済み)
行数: 1
使用周囲温度(℃): -60～110(動作温度範囲(自己発熱を含む)、最大短期動作温度については、RTI Elecをご参照ください。)
接触抵抗(mΩ): 1.14
取付け方法: NS 35/7 5、NS 35/15
難燃性: (UL94)V0クラス
汚染度(使用環境): 3
周囲温度(℃): (保管時/運搬時)-25～60(24時間を超えない短時間、-60～70)、(配線時)-5～70、(動作時)-5～70
最大負荷電流(A): 28(4mm²の導体断面積、剛性)
動作温度(℃): -60～110
アズワン品番: 65-7785-79
許容湿度(%): (動作時)20～90、(保管時/移動時)30～70
適合電線サイズ: 26～12 AWG
断面積(mm²): 0.14～4
電線断面積(mm²): (定格)2.5
アプリケーション: 鉄道産業、メカニカルエンジニアリング、プラントエンジニアリング、装置産業
接続サイズ: (定格)2.5mm²
結線方法: プッシュイン
電線長さ(mm): むき線：8～10
ケーブルCSA(mm²): 0.14～4
レベル数: シングル
カテゴリー: 過電圧：III
危険区域認証: ATEX
電力損失(W): (規準状態での最大)0.77
内容量: 1袋(10個)
