ニデックコンポーネンツ(旧：日本電産コパル電子)

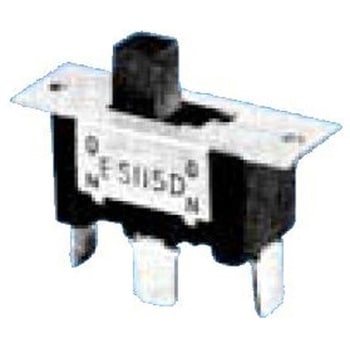

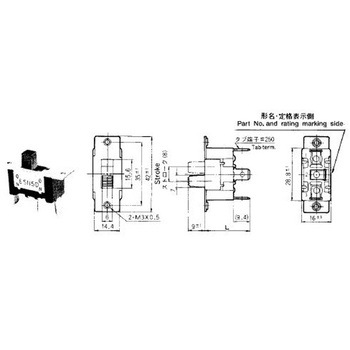

小形スライドスイッチ ESシリーズ

Name: 小形スライドスイッチ ESシリーズ
Brand: ニデックコンポーネンツ(旧：日本電産コパル電子)

小形スライドスイッチ ESシリーズ - ニデックコンポーネンツ(旧：日本電産コパル電子)

仕様●タイプ：スライド●極数：単極●機能動作：ON-ON●操作部形状：角形●端子部形状：タブ端子●端子間ピッチ：定格：AC250V-15A●ストローク：8mm●回路切換タイミング：ノンショーティング●LED：無●実装：入数：1個●スライドスイッチの操作方向と内部構造●操作方向の違い●スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。●図1 a)はツマミが縦に配置され、部品の上方向から操作するものです。●図1 b)はツマミが横に配置されたもので、横から操作します。●図1 c)はツマミの配置は横ですが、スライド操作が上下方向です。●それぞれ機能、目的により選択します。●内部構造●図2は一般的な1回路2接点のスライドスイッチの構造原理図です。●内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a)のように左へスライドさせると、可動接片を介して端子1と2が接続されます。●また、図2 b)のように右へスライドさせると、今度は端子2，3が接続されます。●※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。アズワン品番67-0442-47内容量1個

注意

※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番
