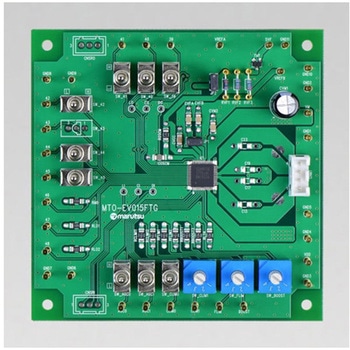

モータードライバーIC TB67S249FTG 評価基板
PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。
BiCDプロセスを採用し、出力耐圧50V、最大定格電流4.5Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。
ステッピングモータの低騒音+低振動を是非、体感してみて下さい。
仕様●搭載デバイス：TB67S249FTG●モータ電源電圧：50V(max)●モータ出力電圧：50V(max)●モータ出力電流：4.5A(max)●許容損失：1.3W●脱調防止機能(AGC：Active Gain Control)を搭載。●電流センス抵抗レス機能(ACDS：Advanced Current Detection System)を搭載。●出力部に低オン抵抗(High side+ Low side=0.33 Ω(typ.))のMOSFET を適用。●マイクロステップ制御(1/1、1/2(a)、1/2(b)、1/4、1/8、1/16、1/32 ステップ)に対応。●異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR)、負荷オープン検出(OPD))を搭載。●異常検出状態出力機能(Error Output)を搭載。●VCC(5 V)レギュレータを内蔵し、VM 単一電源による駆動を実現。●定電流PWM 周波数を外付け部品により調整可能。●動作温度範囲：-20℃～+85℃
アズワン品番67-0352-87
内容量1個
