可逆形電磁接触器 110 V ac / dc 3極 LC2Dシリーズ

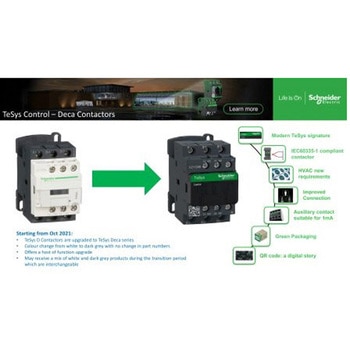

Schneider Electric LC2D TeSys D 可逆コンタクタです。
Schneider ElectricのTeSys Dコンタクタは、機械的寿命と電気的寿命が長く、信頼性の高いコンタクタです。LC2Dシリーズは、可逆式の電源バスバーを使用して組み立てられ、モーター制御又は抵抗負荷の用途向けに設計されています。TeSys Dコンタクタは、すばやく簡単にセットアップできると同時に、国際規格への適合を維持できます。
特長と利点:
内蔵補助コンタクトでスイッチング機能を強化 事前に取り付けられたインターロック ねじ接続：北米及び国際 Terminal のマーキングの両方に対応する IP20 指保護端子 ねじによるパネル取り付け又は DIN レール取り付けに対応しています 簡単に取り付けられるアクセサリ 広範な用途に対応する柔軟な制御回路
TeSysコンタクタの使用カテゴリAC1とAC3にはどのような意味がありますか
コンタクタ使用カテゴリでは、制御する負荷のタイプと動作サイクル条件に基づいて、メーク / ブレーク電流値が定義されます。 AC-1: 力率が0.95以上のすべてのAC機器に適用されます。使用例: 抵抗負荷、ヒーター、配電など。 AC-3: モータの動作中にブレークが発生する三相かご形モータに適用されます。 使用例: すべての三相かご形モータ、エレベータ、エスカレータ、コンベア、バケットエレベータ、コンプレッサ、ポンプ、ミキサー、エアコンユニットなど。
可逆コンタクタとは
可逆コンタクタは、機械的及び電気的インターロックで2つの標準コンタクタを接続したアセンブリです。インターロックにより、いつでも片方のコンタクタだけ閉じる(モータに電源を供給)ことができます。
TeSys Dシリーズは、ダブルブレーク極タイプのコンタクタですか
はい、TeSys D シリーズは平行移動による極のダブルブレークを実現しています。
