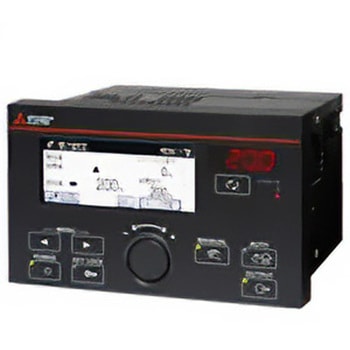

フィードバック/オープンループ式テンションコントローラ

信号形式: 接点信号
入力：汎用 6点シンク/ソース切替可
出力：汎用 2点
アナログ信号
入力：汎用 3点
出力：汎用 2点
制御出力: DC24 V系クラッチ/ブレーキ用出力：制御用 DC0～24 V 定格電流：2.7 A 定電圧/定電流制御切替可、プリドライブ/旧軸停止用 DC0～24 V 定格電流：制御用との合計が2.7 A以下
サーボアンプインバータ用電圧出力：DC±2.7 V・±5 V・±8 V・±10 V 切替可、プリドライブ/旧軸停止用DC±2.7 V・±5 V・±8 V・±10 V切替可
電空変換器用電流出力：DC0～20 mA、4～20 mA切替可
通信機能: Ethernet通信：CC-Link IEフィールドネットワークBasic、SLMP、MODBUS/TCP(スレーブ)、GT Designer3
USB通信：パソコン通信 (GT Designer3、データ転送ツール)
RS-485通信：簡易PC間リンク、MODBUS/RTU、ASCII(スレーブ)
耐振動: パネル取付：[周波数]5～8.4Hz、[加速度]-、[片振幅]1.75mm、[周波数]8.4～150Hz、[加速度]4.9m/s²、[片振幅]-、X・Y・Z各方向10回(合計80分)
床取付け：[周波数]5～8.4Hz、[加速度]-、[片振幅]3.5mm、[周波数]8.4～150Hz、[加速度]9.8m/s²、[片振幅]-、X・Y・Z各方向10回(合計80分)

質量(kg): 約1
取付方式: パネル取付け、床取付け
使用温度範囲(℃): 0～40
外形寸法(mm): 105×170×125
電源(V): 入力：AC100～240、出力：張力検出器用DC5・ボリューム用DC5・接点入力用DC24
配線接続: 電源入力用端子台：スプリングクランプ式AWG24～16(0.2～1.5 mm²)端子台着脱不可、パウダクラッチ/ブレーキ出力用端子台：スプリングクランプ式AWG24～16(0.2～1.5 mm²)端子台着脱不可、信号入出力用端子台：スプリングクランプ式AWG24～16(0.2～1.5 mm²)端子台着脱可
表示: 液晶：320 dot×128 dot TFTモノクロ、7セグメントLED(モニタ用)：4桁(1組)、単位表示用LED：4種(1組)、状態表示用LED：6点
入力: 張力検出器入力：LX形張力検出器用、歪ゲージ用 (レンジ切替)
絶縁抵抗(MΩ): DC500 V 絶縁抵抗計により5以上・・・全端子一括とアース端子間で測定
操作: タッチパネル：アナログ抵抗膜式、ジョグダイヤル：プッシュオンスイッチ付き、キースイッチ：8点
保存温度範囲(℃): -20～60
設置場所: 制御盤内
耐衝撃(m/s²): 147 作用時間11ms正弦半波パルスにてX・Y・Z各双方向3回
雰囲気: 腐食性・可燃性ガス・導電性ダストがなく、ほこりがひどくないこと
RoHS指令(10物質対応): 対応
接地: D種接地(100Ω以下、強電系との共通接地は不可)
耐電圧(V/min): AC1500 全端子一括とアース端子間で測定
保存湿度範囲(%RH): 35～85(結露しないこと)
使用湿度範囲(%RH): 35～85(結露しないこと)
ノイズ耐量: ノイズ電圧1000Vp-pノイズ幅1μsec周期30～100Hzのノイズシミュレータによる
内容量: 1個
