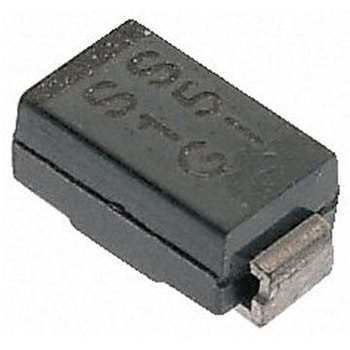

Vishay 汎用 整流ダイオード， 1A， 200V 表面実装， 2-Pin DO-214AC (SMA) シリコンジャンクション 920mV

実装タイプ = 表面実装
パッケージタイプ = DO-214AC (SMA)
最大連続 順方向電流 = 1A
ピーク逆繰返し電圧 = 200V
ダイオード構成 = シングル
整流タイプ = 汎用
ダイオードタイプ = 超高速整流器
ピン数 = 2
最大順方向降下電圧 = 920mV
1チップ当たりのエレメント数 = 1
ダイオードテクノロジー = シリコンジャンクション
ピーク逆回復時間 = 35ns
ピーク非繰返し順方向サージ電流 = 30A
Vishay シリコンジャンクションダイオード： ES1A 、 ES1B 、 ES1C 、 ES1D. 特長 低プロファイルパッケージ 自動配置に最適 ガラス不動態化ペレットチップジャンクション 高効率の超高速リカバリ時間 低順方向電圧、低電力損失 高順方向サージ機能 MSL レベル 1 ( J-STD-020 、 LF 最大 Peak )に対応 ( 260 ° C ) AEC-Q101 認定済み - 自動車注文コード： P/NHE3 または P/NHM3 代表的な用途 高周波整流及びフリーホイーリングで使用します 用途には、のスイッチングモードコンバータ及びインバータがあります 民生機器、コンピュータ、自動車、通信 機械データ ケース： SMA ( DO-214AC ) 成形化合物は UL94 V-0 難燃性等級に適合しています ベース品番 -E3 - RoHS 適合(商用グレード ベース P/N-M3-ハロゲン フリー、 RoHS 準拠、商用 グレード ベース P/NHE3_X - RoHS 準拠、 AEC-Q101 認定 ベース P/NHM3_X - ハロゲンフリー、 RoHS 準拠、および AEC-Q101認定 (「 _X 」はリビジョンコード(例： A 、 B 、 ... ) 端子： つや消しスズめっきリード、はんだ付け可能 J-STD-002 及び JESD 22-B102 を搭載 末尾が E3 、 M3 、 HE3 、 HM3 は、 JESD 201 クラス 2 に適合します ウィスカ試験 極性： カラーバンドでカソード端を表示
