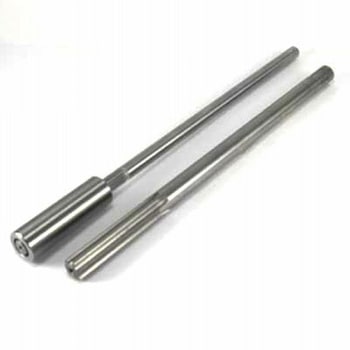

ユニバーサルジョイント(スライド軸) ジョインスライドSPSSシリーズ SPSOSユニット SPS-OS-20
スリーブと軸のカット加工はスプライン有効寸法にご注意ください。
回転中に滑動する所にもご使用ください。

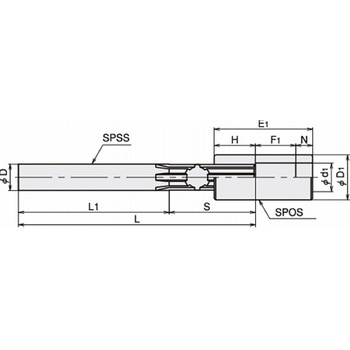

- シャフト径(Φmm)
- スプラインシャフト(SPSS型)Dh7：22
- シャフト長さL(mm)
- ・スプラインシャフト(SPSS型)：600・スプラインシャフト(SPSS型)L1：510
- シャフト長さ(mm)
- ・スプラインシャフト(SPSS型)S：90・スプラインスリーブ(SPOS型)d1H7：25
- スプライン寸法(mm)
- 18×22×5.0×6
- スリーブ長(mm)
- ・スプラインスリーブ(SPOS型)E1：95・スプラインスリーブ(SPOS型)F1：45・スプラインスリーブ(SPOS型)H：40・スプラインスリーブ(SPOS型)N：10
- スリーブ径(Φmm)
- スプラインスリーブ(SPOS型)D1：40
- 内容量
- 1個
