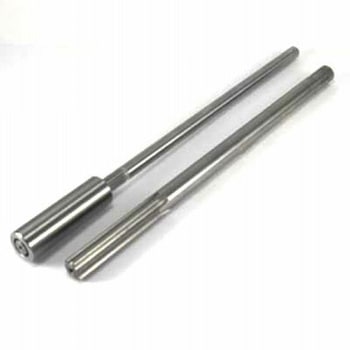

ユニバーサルジョイント(スライド軸) ジョインスライドSPSシリーズ SPSOユニット SPS-O-6
スリーブと軸のカット加工はスプライン有効寸法にご注意ください。
回転中に滑動する所にもご使用ください。

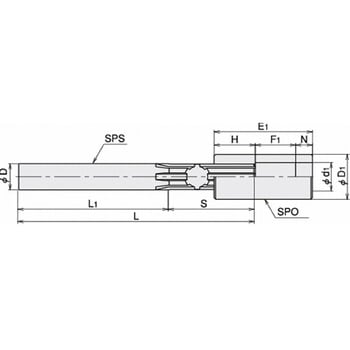

- シャフト径(Φmm)
- スプラインシャフト(SPS型)Dh7：6
- シャフト長さL(mm)
- ・スプラインシャフト(SPS型)L：150・スプラインシャフト(SPS型)L1：90
- シャフト長さ(mm)
- スプラインシャフト(SPS型)S：60
- スプライン寸法(mm)
- 大径6 m=0.5 z=10
- スリーブ長(mm)
- ・スプラインスリーブ(SPO型)E1：43.5・スプラインスリーブ(SPO型)F1：25・スプラインスリーブ(SPO型)H：8.5・スプラインスリーブ(SPO型)N：10
- スリーブ径(Φmm)
- ・スプラインスリーブ(SPO型)D1：12・スプラインスリーブ(SPO型)d1H7：8.4
- 内容量
- 1個
