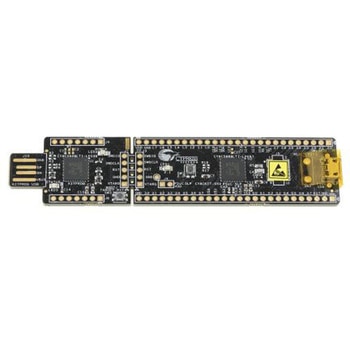

Infineon 開発 ボード CY8CKIT-059

「スナップアウェイ」プログラマ/デバッガ CY8CKIT-059 PSoC 5LPプロトタイピングキット. CY8CKIT-059 PSoC 5LPプロトタイプ開発キットは、使いやすくコスト効率の高いプロトタイププラットフォームとして設計されています。このキットは、比類のない高精度アナログと柔軟性のあるカスタムシステムソリューションを設計することができます。この開発キットはまた、信号取得、信号処理、高精度、高帯域幅で柔軟性の高い制御の現代的な手法を提供します。 設計者は、PSoC 5LPとPSoC Creatorコンポーネントを組み合わせ、設計スケジュールを短縮し、市場投入期間を短縮できます。このキットには、PSoC 5LPデバイスをエンドシステムに簡単に開発・統合するためのプラットフォームとなるのと同時に、デバイスサンプルの代わりとなる低コストの代替品になります。. オンボードの内容. - PSoC 5LP デバイス - PSoC 5LPヘッダポートJ1 / J2 - Micro-USB コネクタ、 J6 - PSoC 5LP プログラム / デバッグ JTAG ヘッダ、 J5 - KitProg ( PSoC 5LP )デバイス - KitProgポート、J8 / J9 (GPIO) - SWD接続、J3 / J7 - PCB USB コネクタ - アンバーLED x 1 (電源) - 緑LED x 1 (ステータス) - 青LED x 1 (ユーザー) - ユーザープッシュボタンとリセットボタン - 外部リファレンスコンデンサ( ADC バイパス) - CapSense コンデンサ (CMOD) - プログラミングコネクタ、 J3 - 穴開き簡単に取り付けられるボードデザイン 特長 - 最高速USB 2.0接続でプロトタイプを作成するためのMicro-USBヘッダ - 32ビットARM Cortex M3 CPUコア - 0.5 V 、シングルセルバッテリ駆動からのブーストスタートアップ - 300 nA低リークハイバネーション低電力モード - 汎用I/Oシステム - デジタルペリフェラル - プログラミング/デバッグ/トレース - 精密でプログラム可能なクロック周波数 - PSoC Creator対応 アプリケーション 組込み設計と開発
