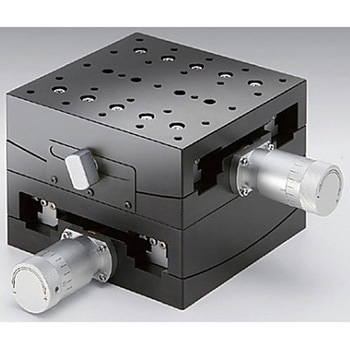

αβ軸大型ゴニオステージ ステージサイズ120mm 182mm
主要素材にアルミを使用していますが、移動ガイドにボールガイドを採用しているため、高耐荷重にも優れています。

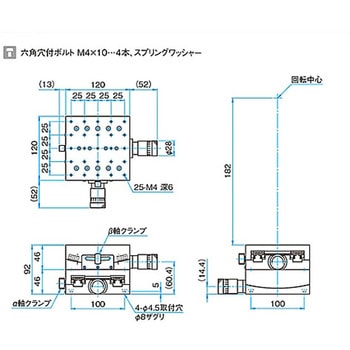

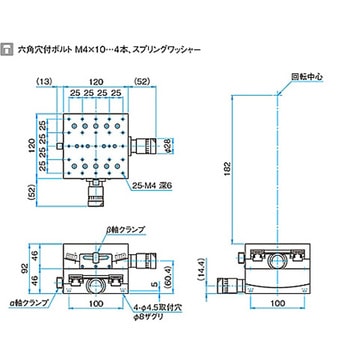

仕様【<αβ軸大型ゴニオステージ ステージサイズ□120mm>共通仕様】テーブル面サイズ:120×120mm、軸タイプ：αβ軸、移動ガイド：ボールガイド、主要材質：アルミ、表面処理：黒アルマイト、耐荷重：294N(30.0kgf)、許容モーメント荷重/ピッチング：19.6N・m、許容モーメント荷重/ローリング：19.6N・m、許容モーメント荷重/ヨーイング：-、モーメント剛性/ピッチング：-、モーメント剛性/ローリング：-、モーメント剛性/ヨーイング：-、【個別仕様】回転中心高さ:182mm、角度範囲/(上)β軸：±5°、角度範囲/(下)α軸：±5°、バーニア最小読取：1′、ツマミ1回転の移動量/(上)β軸：約0.33°、ツマミ1回転の移動量/(下)α軸：約0.33°、回転中心変位量：Φ0.02mm以下、質量：4.4kg
アズワン品番61-6980-28
内容量1個
