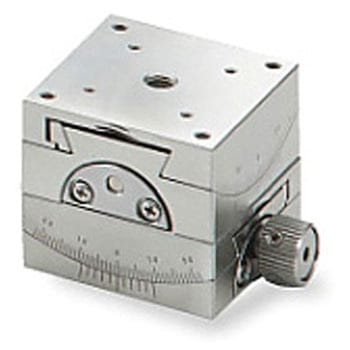

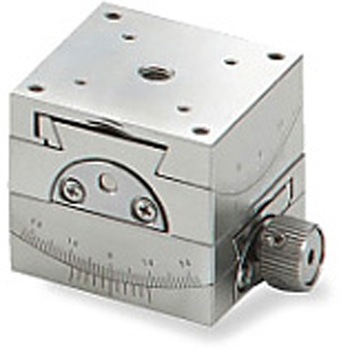

αβ軸小型ステンレスゴニオステージ ステージサイズ40mm
アリ溝にウォームギアを採用した姿勢調整(角度調整や補正)に使用するゴニオステージです。高真空グリース(YVAC2)を使用しているため真空対応としても最適です。GOHSシリーズは、クリーンルームや真空用途に適したステージです。アウトガスを嫌う気密性の高い狭いスペース内での使用にも最適です。

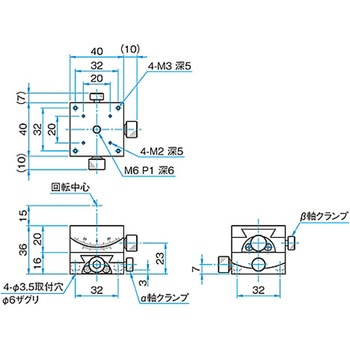

仕様【<αβ軸小型ステンレスゴニオステージ ステージサイズ□40mm>共通仕様】テーブル面サイズ:40×40mm、軸タイプ：αβ軸、移動ガイド：アリ溝方式、主要材質：ステンレス、表面処理：無、耐荷重：68.7N(7.0kgf)、許容モーメント荷重/ピッチング：0.9N・m、許容モーメント荷重/ローリング：0.9N・m、モーメント剛性/ローリング：-、平行度：100μm、【個別仕様】回転中心高さ:15±0.1mm、角度範囲：±20°、ツマミ1回転の移動量：(上)β軸：約2.83° (下)α軸：約1.74°、バーニア最小読取：12′、回転中心変位量：Φ2mm以下、質量：0.45kg
アズワン品番61-6981-52
内容量1個
