D-TOPベースプレート

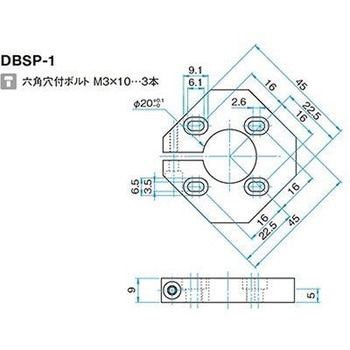

Φ20mmポストスタンドを固定するベースプレートです。割り締めを少し緩めるだけで、位置を変えずにホルダーを交換したり、光軸高さを変更したりできます。キネマティックミラーホルダー(MHG-MP20-NL/MP25-NL/MP30-NL)の取り付け位置とミラー面までのオフセット(20mm)も補正することが可能です。キューブビームスプリッター(NPCH)や偏光ビームスプリッター(PBS)の中心を光軸上(ベースのタップの並び)に配置することができます。取付けの長穴(2.6mmシフト)を使って、光学素子の位置を微調整し、光軸ずれの補正に利用できます。ポストスタンドを割り締めで固定しているので、光学素子を水平方向の任意の向きに固定することができます。長穴を割り締め側でネジを固定させるとMHGの20mmオフセット取り付けになります。精度を保つために割り締めは堅めに作られています。ポストスタンドが回らなくなるまで確実に締めてください。取付け穴は4つありますが割り締め側のどちらか一箇所は、ネジを締めないで固定してください。このため、取付けネジは3本しか付属されていません。
