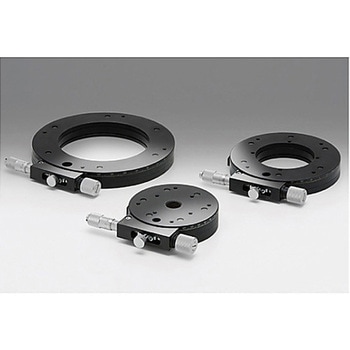

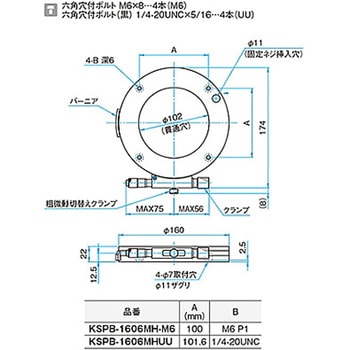

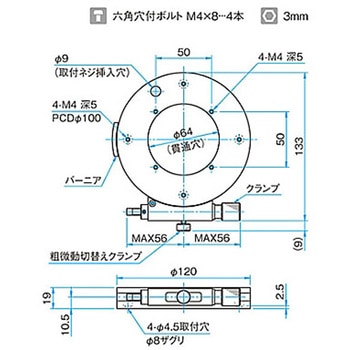

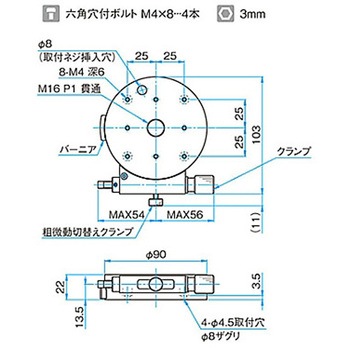

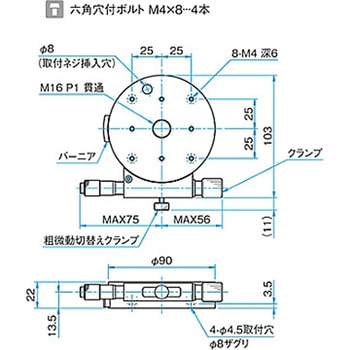

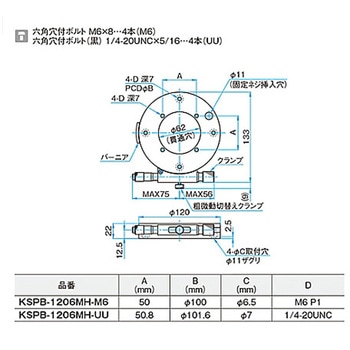

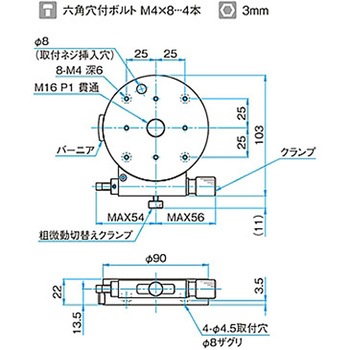

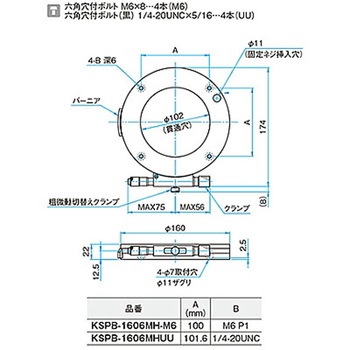

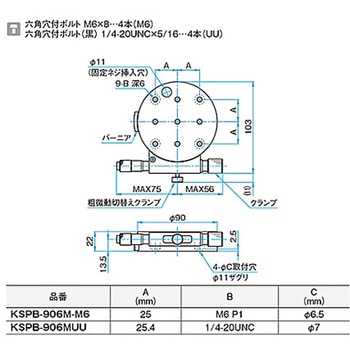

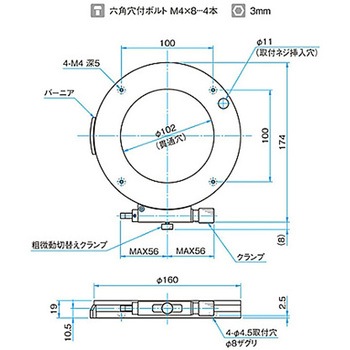

θ軸透過用薄型粗微動ステージ KSPBシリーズ

粗動360°の回転と微動(マイクロメーターヘッド又はファインピッチスクリューからの選択)が可能なすり合わせ式の透過用θ軸(回転)粗微動ステージです。
粗動360°の回転と微動(マイクロメータヘッド又はファインピッチスクリューからの選択)が可能なすり合わせ式の透過用θ軸(回転)粗微動ステージです。粗動はステージ上面を直接回転させ、微動は粗動部分をクランプし、マイクロメータヘッド又はファインピッチスクリュー(±3～5°)で行います。ステージ本体にシンチュウを採用し、鉄製のクロスローラを使用することで高精度・高剛性を実現します。ステージ中央に貫通穴があいているタイプは、透過用としてご利用いただけます。品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。一般的なマイクロメータヘッドではありませんので、ご注意ください。ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。
