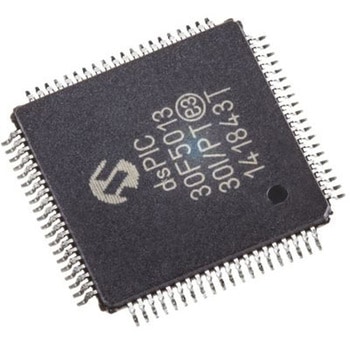

マイクロチップ， デジタルシグナルプロセッサ， 80-Pin CANチャンネル数:CAN TQFP， dsPIC30F5013-30I/PT

dsPIC30F5011/5013 16ビット、デジタルシグナルコントローラ. 設計者がMicrochip製のdsPIC30Fファミリのデジタルシグナルコントローラ(DSC)を使用すれば、シンプルなMCUでDSPのような性能を発揮できます。 dsPIC30F5011/5013デバイスは、広範な用途に最適な周辺機器を備えた汎用のDSCです。. CPUの特長. CPU速度: 最大30 MIPS モディファイドハーバードアーキテクチャ Cコンパイラで最適化された命令セットアーキテクチャ 83ベース命令、柔軟なアドレッシングモード 24ビット幅命令、16ビット幅データパス 66 KBオンチップフラッシュプログラムスペース KBのオンチップデータRAM KBの不揮発性データEEPROM 16 16ビット作業レジスタアレイ 最大41個の割り込みソース. DSPエンジンの特長. Modulo及びビットリバースモード 2個の40ビット幅アキュムレータ、オプションの飽和ロジック付き 17ビット 17ビット単一サイクルのハードウェア分数 整数乗算器 すべてのDSP命令は単一サイクル 積和(MAC)演算 単一サイクル ±16シフトデュアルデータフェッチ. 周辺機能. 高電流シンク ソースI/Oピン: 25 mA 25 mA 5個の16ビットタイマ カウンタ 16ビットタイマをペアにして32ビットタイマモジュールを形成するオプションあり 1個の16ビットキャプチャ入力機能 2個の16ビット比較 PWM出力機能 データコンバータインターフェイス(DCI)は、I2S及びAC ’97を含む一般的なオーディオコーディックプロトコルをサポート PWMジェネレータ、8個の出力付き 12ビット200 ksps A/Dコンバータ(ADC) 16チャンネル 3線式SPIモジュール I2CTMモジュール 2個のUARTモジュール 2個のCANバスモジュール
