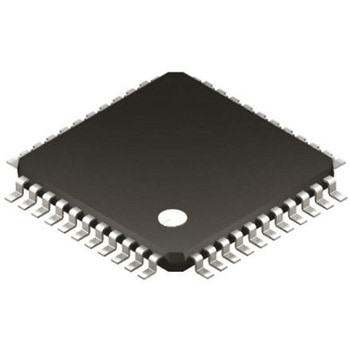

Microchip マイコン， 44-Pin TQFP PIC16F887-E/PT

PIC16F882 883 884 886/887 8bitマイクロコントローラ. マイクロチップ製マイクロコントローラPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、マイクロチップのPICRアーキテクチャを多種類のピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ及び拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器との組み合わせが可能です。設計者の用途に応じて、フレキシブルに選択肢を提供します。 PIC16F882/883/884/886/887 ファミリのマイクロコントローラは、 8段のハードウェアスタックと35種類の命令数備えたMicrochip社製ミッドレンジをベースにしています。これらのMCUは、最高5 MIPSの性能を有し、最大14KBのプログラムメモリ、最大368バイトのRAM、最大256バイトのEEPROMを搭載しています。オンボードに搭載した調節可能な発振器は工場で±1%精度に校正済みです。. マイクロコントローラ機能. 20 MHz (最大)CPU 速度 35種類の命令 8段のハードウェアスタック 出力レンジは8MHzから31MHzまで任意に選択可能 I/Oピン 24 PIC16F882/883/886 I/Oピン 35 PIC16F884/887 低消費電流パワーオンリセット(POR) ブラウンアウトリセット(BOR) パワーアップタイマ(PWRT) オシレータ起動タイマ(OST) ウォッチドッグタイマ(WDT) インサーキットシリアルプログラミング (ICSP) インサーキットデバッグ(ICD). 周辺機器. 10ビットA/Dコンバータ(ADC) PIC16F882/883/886 11チャンネル PIC16F884/887 14チャンネル キャプチャ コンペア PWM(CCP)モジュール 2 拡張キャプチャ/ コンペア PWM(ECCP)モジュール 2 コンパレータ 2 ビットタイマ 2 16 ビットタイマ 1 SPI通信機能とI2C動作モードを備えたMaster Synchronous Serial Port(MSSP) 自動検出式汎用同期/非同期送受信回路(EUSART)
