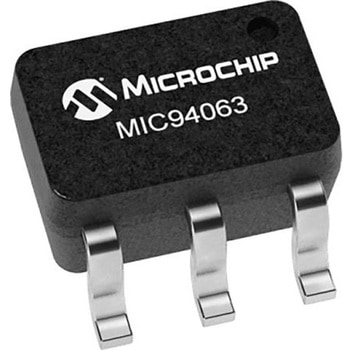

Microchip 電源スイッチIC MIC94063
MIC94060-63は、1.7 → 5.5 Vの範囲で動作するように設計されたハイサイド負荷スイッチです。このデバイスは低オン抵抗のPチャンネルMOSFETを備えており、2 Aを超える連続負荷電流に対応します。MIC94061及びMIC94063は、メインスイッチがOFF状態のときに、容量負荷が帯電されないように、アクティブな負荷放電回路を備えています。MIC94060-61は迅速な電源投入が可能です。MIC94062-63は、スルーレート制御の800 μs (標準)のソフトスタート電源投入により、電源レールの故障時に突入電流を防ぎます。イネーブル入力時のアクティブなプルダウンにより、MIC94060-63は、ENピンが高レベルに引き上げられるまで、デフォルトのOFF状態を維持します。入力電圧範囲: 1.7 → 5.5 V 動作電流: 2A (連続) 77 mΩ (標準) RON 制御ロジックに対応するレベルシフト内蔵、1.5 Vのロジックで動作できます。 2 μAの低静止電流 ソフトスタート: MIC94062-63 マイクロパワーシャットダウン:< 1 μA 負荷放電回路: MIC94061、MIC94063
仕様
電源スイッチトポロジ = ハイサイド
オン抵抗 = 215mΩ
チャンネル数 = 1
動作供給電圧 Max = 5.5 V
最大動作電流 = 2 (Continuous)A
実装タイプ = 表面実装
パッケージタイプ = SC-70
ピン数 = 6
動作温度 Max = +125 ℃
動作温度 Min = -40 ℃
寸法 = 2.2 x 1.35 x 1mm
シリーズ = MIC94063
RoHS指令(10物質対応)対応
内容量1袋(20個)
オン抵抗 = 215mΩ
チャンネル数 = 1
動作供給電圧 Max = 5.5 V
最大動作電流 = 2 (Continuous)A
実装タイプ = 表面実装
パッケージタイプ = SC-70
ピン数 = 6
動作温度 Max = +125 ℃
動作温度 Min = -40 ℃
寸法 = 2.2 x 1.35 x 1mm
シリーズ = MIC94063
