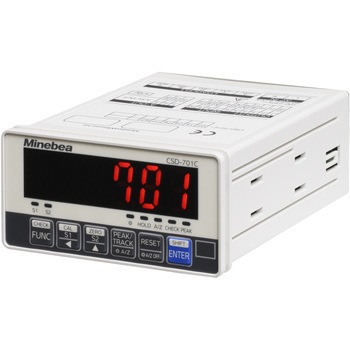

変換器用デジタル指示計 CSD-701C

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内臓しています。

仕様: ●デジタルローパスフィルター：0.1 Hz ～ 10 Hz(デジタル式、0.1 Hz刻みで調整可)●ブリッジ電源：DC5 V±0.25 V 60 mA以内(DC2.5 V、切換可)●小数点表示：表示無し、10¹、10²、10³、10⁴切換可●温度変化による影響：零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃(入力感度0.2 μV/d 以上にて校正時)●表示回数：4回/s(20 回/s、50 回/s、100 回/s 切換可)●零点調整範囲：-2.5 mV/V～2.5 mV/V
質量(kg): 約0.35 (オプション、取付金具を含む)
分解能: 出力：1/12 000以上
電源電圧(V): AC100～AC240 50/60 Hz (許容可変範囲 AC85 V～AC264 V)
保護等級: IP65相当(付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)
外形寸法(幅W×高さH×奥行D)(mm): 96×48×138
コンパレータ機能: 設定値：-99 999～99 999 設定数：S1、S2 2点コンパレーター変換回数：A/D サンプリングに同期
出力範囲: DC±5 V 負荷抵抗5 kΩ以上(ファンクションにてF.S.設定)
表示範囲: -99 999 ～ 99 999
外部制御機能: 4点 ZERO、PEAK/TRACK/A/Z、HOLD、RESET/A/Z OFF
使用温湿度範囲: 温度 -10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
消費電力(VA): 最大約9.2 (オプションあり、AC230 V にて)、最大約5.6 (オプションあり、AC100 V にて)
A/Dサンプリングタイム: 100 回/s (10 回/s、20 回/s、50 回/s 切換可)
非直線性: 表示 0.02 %F.S.、出力 0.04%F.S.
入力ノイズ: ±0.2 μVp‐p 以下 (各種フィルターデフォルト設定にて)
入力範囲: -3.1 mV/V ～ 3.1mV/V入力にてF.S.設定可能
出力数: 100 回/s(10 回/s、20 回/s、50 回/s 切換可)
内容量: 1個
