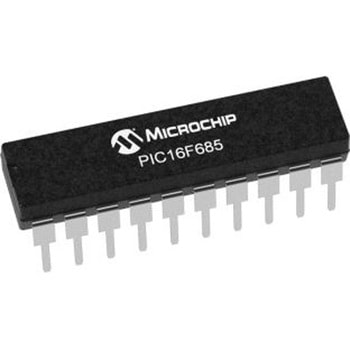

Microchip マイコン， 20-Pin PDIP PIC16F685-I/P
仕様●ファミリー名： PIC16F●パッケージタイプ： PDIP●実装タイプ： スルーホール●ピン数： 20●デバイスコア： PIC●データバス幅： 8bit●プログラムメモリサイズ： 4096ワード●最大周波数： 20MHz●RAMサイズ： 256 B●USBチャンネル： 0●PWMユニット数： 1●SPIチャンネル数： 0●CANチャンネル数： 0●最大イーサネットチャンネル数： 0mm●PIC16F631/677/685/687/689/690 8ビットフラッシュマイクロコントローラ. Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPICRアーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。 PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大7 KBのプログラムメモリ、256バイトのRAM、及び最大256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。. マイクロコントローラの機能. CPU速度: 最大20 MHz 35の命令 8レベルハードウェアスタック - MHz内蔵発振器 - 選択可能な周波数範囲: - MHz - 32 kHz I/Oピン - 18 パワーオンリセット(POR) パワーアップタイマ(PWRT) オシレータスタートアップタイマ(OST) ブラウンアウトリセット(BOR) ウォッチドッグタイマ(WDT) In-Circuitシリアルプログラミング(ICSP). 周辺機器. 12チャンネル10ビットA/Dコンバータ(ADC) - PIC16F677/685/687/689/690モデルのみ 2個のコンパレータ 8ビットタイマ - PIC16F631/677/687/689モデル - 1、PIC16F685/690モデル - 2 1個の16ビットタイマ 1つの拡張キャプチャ、コンペア、PWMモジュール - PIC16F685/690モデルのみ 同期シリアルポート(SSP) - PIC16F677/687/689/690モデルのみ 強化型ユニバーサル同期 - 非同期レシーバ - トランスミッタ(EUSART) - PIC16F687/689/690モデルのみ
RoHS指令(10物質対応)対応
内容量1セット(22個)
