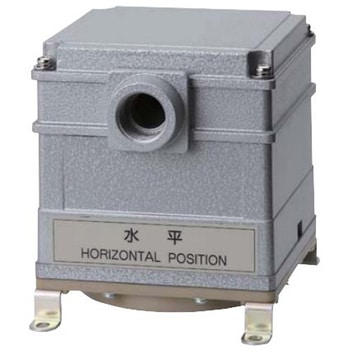

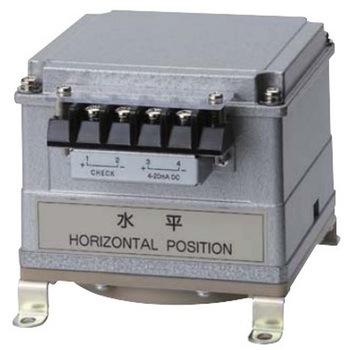

耐食形マノシス圧力伝送器
負圧計測専用の耐食仕様微差圧伝送器です。
主に、生産工場内での腐食性ガスを含む排気ダクト静圧(負圧)監視用に最適です。
用途
エアフィルタ目詰まり検出
クリーンルーム室圧計測
バグフィルタ目詰まり計測
通風・排気装置の動圧計測
仕様(受圧エレメント)ダイヤフラム
材質(接ガス部)ダイヤフラム：PEEK フィルムおよび成形品、ベース：PEEK 成形品、(外装)本体：アルミダイカスト(塗色グレー)、(受圧エレメント) PEEK フィルム
出力2線式4～20mA DC
測定方式単圧式(負圧計測)
精度(%)±2.5FS(20℃において)
電源電圧(V)24 DC±10% (リップル0.2 P-P 以内)
絶縁抵抗(MΩ)端子-ケース間 20以上(500V DCメガー)
測定ガス腐食性ガス(硫酸ガスは不可、詳細はお問い合わせください
使用周囲温度(℃)10～40
変換方式(電気信号)可変インダクタンス
耐振動(耐久)100m/s2(3軸方向各6回)
耐衝撃(耐久)5～10Hz 振幅10mm、10～50Hz 加速度39m/s2(3軸方向各2h)
出力信号4～20mA DC (負荷抵抗500Ω以下)
取付姿勢水平(傾斜角±5°以内)
温度特性±0.15%FS/℃(ゼロ、スパンそれぞれ)(10～40℃において)
耐圧力(kPa)(受圧エレメント)-10
取付ねじサイズ(口金)一般用アメリカ管用めねじ 1/4-18NPT
RoHS指令(10物質対応)対応
使用周囲湿度(%RH)90以下(ただし結露しないこと)
内容量1個
クリーンルーム室圧計測
バグフィルタ目詰まり計測
通風・排気装置の動圧計測
注意
※本機は可燃性ガスの計測には対応していません。※爆発危険区域への設置はしないでください。
※本製品は耐食性ですが、腐食性ガスの種類や濃度、使用環境によっては使用に耐えない可能性があります。必ず実使用条件での評価を行い、問題がないことを確認したうえでご使用ください。
※納品先が個人宅(戸建住宅・集合住宅)様の場合、屋号が必須となります。屋号がない場合、配送ができない場合がございますのでご注意ください。
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
