流量計

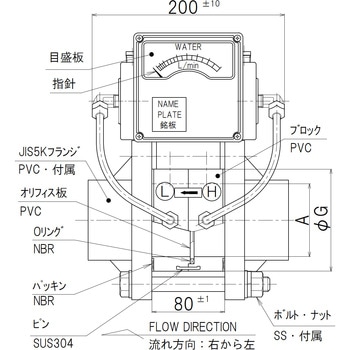

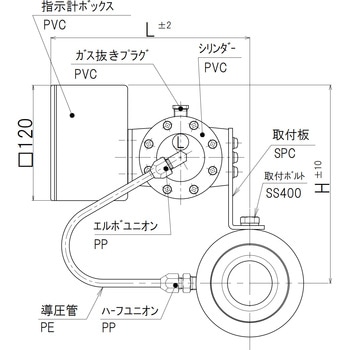

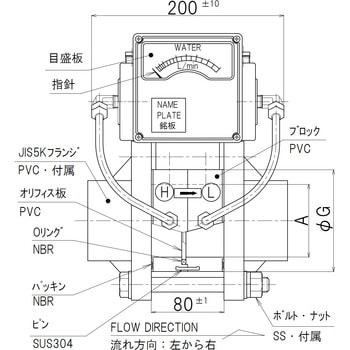

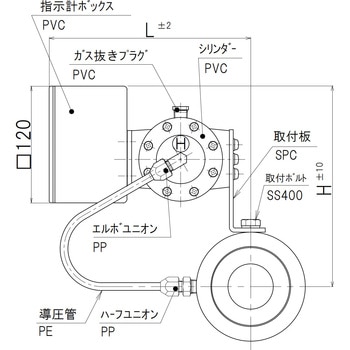

ブロック部のオリフィス(絞り機構)で発生した差圧を指示計のダイアフラムで受圧し、機械的に流量に変換・指示する一般的な差圧式流量計(オリフィス式)です。JIS 8762に準じています。
本体の構造がシンプルで取扱いが簡単。
接液部に可動部品はありません。
フランジ間に挟み込みボルトで締付けるだけで簡単に配管に設置することができます。
- 用途
- 水や海水の瞬時流量測定に使用できます。面積式流量計の代用としてもご検討ください。
- 材質
- PVC(指示計ボックス・シリンダー・ブロック・オリフィス)、PP/PE(継手・バルブ/導圧管)、NBR(パッキン)
- 寸法(mm)
- 【オリフィス部の面間(※フランジは含まず)】80±1
- 流体
- 水(WATER)(海水も使用可)
- 寸法L(mm)
- 190
- 温度範囲(℃)
- 0～80(結露・結霜条件下不可)
- 精度
- ±2%F.S
- 使用圧力範囲
- 0.05～0.5MPa(G)
- 試験耐圧力(Mpa)
- 1
- 最大差圧(MPa)
- 0.05
- 内容量
- 1個
注意
※差圧式流量計前後の配管には直管部が必要です。入口側：内径の10倍以上、出口側：内径の5倍以上設けてください。ウオーターハンマー、負圧条件下では使用は控えてください。全12種類を絞り込む
