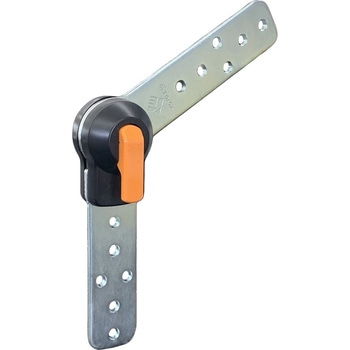

角度調整パーツ TTシリーズ(レバータイプ)
レバー操作で角度調整ができるヒンジです。
10°ピッチでの角度調整が可能です。
高強度で正転、逆転の両方向にロックします。

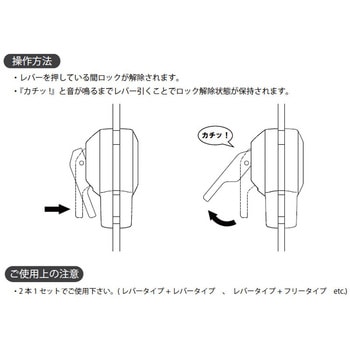

レバーを押している間はロックが解除されます。
レバーを引き上げるとロック解除状態が自己保持します。
- 用途
- 治具やフレーム、シュータの角度調整に
スチール、アルミ、木フレームに取り付け可能
レバータイプ、ワイヤータイプ、フリータイプなどと2個1セットでご使用ください
- トラスコ品番
- 622-9949
- 材質
- ベース：鋼、カバー：PC
- 幅(mm)
- 40
- 厚さ(mm)
- 38
- 全長(mm)
- 240
- タイプ
- レバータイプ
- 表面処理
- 三価ホワイト鍍金
- トルク(N・m)
- 200
- ねじ穴数
- 16
- 穴径(mm)
- 6.2
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
