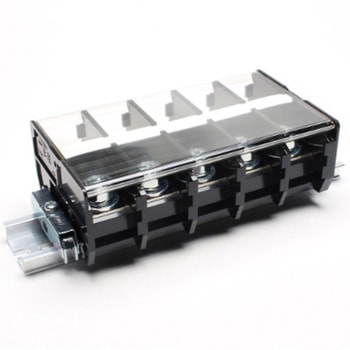

組端子台
組端子台 / レール取付型 / セルフアップ式 / 一般端子台
PTシリーズは、15A～600Aまでの10機種を揃えています。
電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
全てのタイプがUL規格又TUVの認定を取得しておりますので海外向け仕様にも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm幅のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。(但しPT-200～600は除く)
形状1段
取付方式DIN35mm
定格絶縁電圧(V)AC・DC 1000/AC・DC 1000/AC・DC 1000(UL認定)AC・DC 600(CSA認定)AC・DC 600(TUV認定)AC・DC 600
端子間ピッチ(mm)25
電線太さ(mm2)(JIS)22/38/60(UL認定)AWG4～2/0 撚線(CSA認定)AWG4～2/0 撚線(TUV認定)AWG6～2/0 撚線
締付トルク(N・m)6.0～9.0
定格通電電流(A)95/132/175(UL認定)150(CSA認定)150(TUV認定)160
結線方式セルフアップ
ねじサイズM8
構成部品中間板：PT-150/側板：PT-150L/カバー：CA-69/記名板：AM-10/レール：DAV4/シャフト：HDV-1
内容量1個
