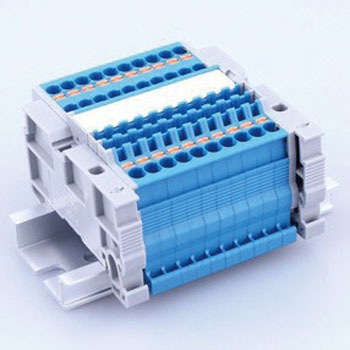

組端子台
- 材質
- 絶縁本体：66ナイロン樹脂 UL94 V-0、導電板：銅、スプリング：SUS、記名板：PVC(白)、ボタン：66ナイロン樹脂 UL94 V-0
- 形状
- 1段
- 色
- 青
- 全長L(mm)
- 【端子台】端子幅(4.2)×極数(P)+側板2枚(4)
- 定格絶縁電圧(V)
- AC DC500
- 温度上昇
- 導電金具の温度上昇値35℃以下
- 準拠規格
- JIS C 8201-7-1、NECA C 2811(旧JIS C 2811)
- 定格インパルス耐電圧(kV)
- 6～8
- 周囲温度(℃)
- -25～+60(氷結又は、結露しないこと)相対湿度45～85%
- 結線方式
- スプリングロック
- 絶縁抵抗
- 各充電部相互間及び各充電部と取付金属板間で200MΩ以上(DC500Vメガにて)
- 構成部品
- 【中間板】VTX-2/3【側板】VTX-1.5/3E VTX-1.5/3E1【記名板】AM-10【レール】DAV4【止め金具】SDV-3
- 耐電圧(V/min)
- 【商用周波】3000
- 電線むき長さ(mm)
- 10～11
- 内容量
- 1個
