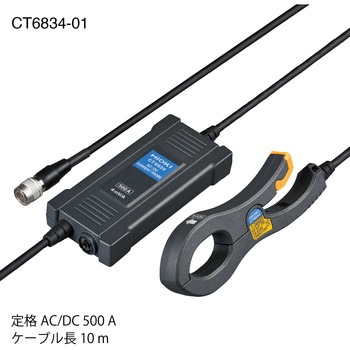

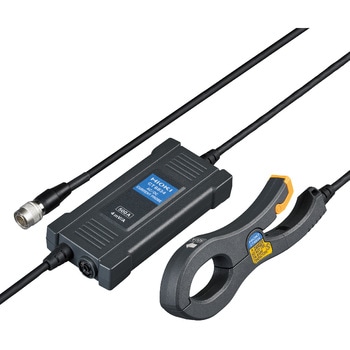

AC/DCカレントプローブ
定格電流 AC/DC 500 A、周波数帯域 DC~50 kHz、測定可能導体径 Φ20 mm、ケーブル長10 m

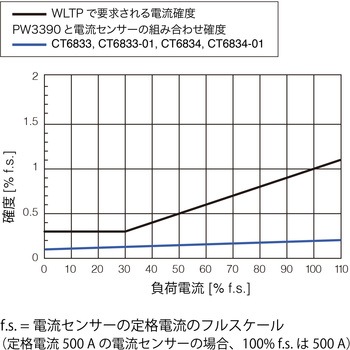

国際基準WLTPやSAE J1634などの規格要求に応える測定性能、車両の燃費・電費性能試験に適したAC/DCカレントプローブ

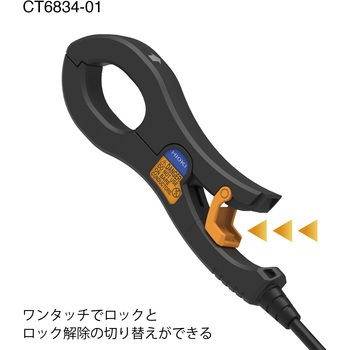

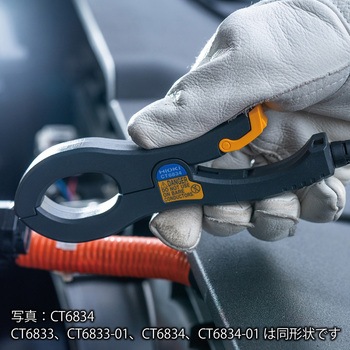

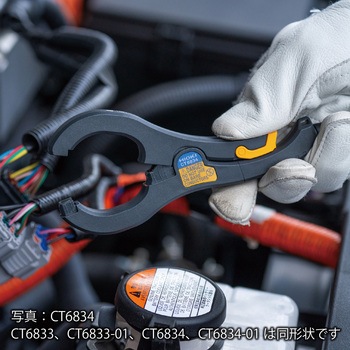

スリムかつコンパクトサイズ、ワンタッチ操作で狭い場所のケーブルをクランプ
低温から高温の試験環境に対応、使用温度範囲-40℃~85℃
次の測定器に接続しご使用いただけます。パワーアナライザPW3390、PW6001、PW8001、電力計測モジュールM7103、センサーユニットCT9555、CT9556、CT9557、U8977
- 質量(g)
- 約710
- 適合規格
- 安全性EN61010、EMCEN61326
- ケーブル長(m)
- 約10
- 出力電圧
- 10 mV/A
- 測定方式
- フラックスゲート型ゼロフラックス方式

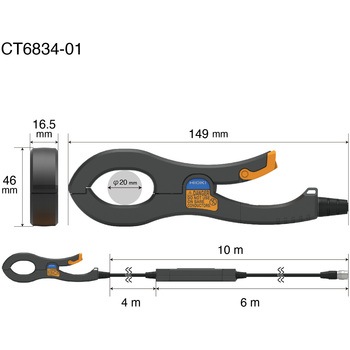

- 外形寸法(幅W×奥行D×高さH)(mm)
- センサー部:約149×46×16.5、中継ボックス:約126×57×20.5
- 周波数帯域(kHz)
- DC~50
- 使用温湿度範囲
- -40℃~85℃(センサー部、ケーブル)、-25℃~50℃(中継ボックス)、80% RH以下(結露しないこと)
- 定格電流(mA)
- AC/DC 500
- 測定可能導体径(Φmm)
- 20以下
- RoHS指令(10物質対応)
- 対応
- 基本確度
- ±0.07% rdg.±0.01% f.s.(DC)、±0.07% rdg.±0.007% f.s.(16 Hz ≦ f ≦ 66 Hz)、20 kHzまで規定
- 内容量
- 1台
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。※こちらの商品の校正書類はメーカー公式サイトで無料ダウンロードしていただけます。会員登録のうえご利用ください。ホーム>サービス・サポート>my HIOKI商品説明動画
