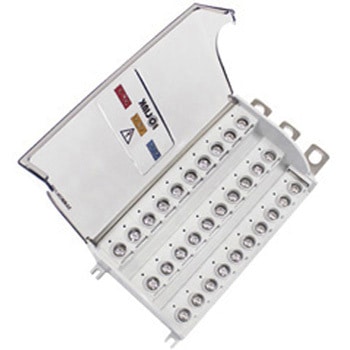

電源分配ブロック(ブスバー型)BPS/BPDシリーズ

ブスバーを端子台化することでコンパクトかつ設置工数削減
ブレーカー直結も可能
お客様の仕様環境にあわせた多様な分岐ラインナップ
JIS C8201-7-1準拠

用途

・材質ケース：Modified PPO、保護カバー：Polycarbonate、導電板：Brass/Nickel-Plated
・使用周囲温度 -25℃ ～ +55℃(結露が無いこと)
・温度上昇導電金具の温度上昇値45℃以下
・耐電圧 2，500V 1min
・定格インパルス耐電圧(Uimp) 6kV
・難燃性 V-1
・規格 JIS C8201-7-1「銅導体用端子台」準拠(SPS/SPD/BPS/BPDシリーズ)
UL認証(SPS/SPD/BPS/BPDシリーズ)
CE認証(全機種)
・付属品カラーコードプレート(赤/黒/青/緑/茶/白)

定格電圧(V)600 内容量1台

お気に入りに追加

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 BPD35-M5L BPD35-M5R BPS100A-M6/12M5 BPS100A-M6/8M5 BPS100A-M6/4M5 BPS150A-M8/12M5 BPS150A-M8/8M5 BPS150A-M8/4M5	取付方式選択解除ネジ締結ネジ締結/DINレール	定格電流(A) 選択解除 100 150 250	端子ねじ選択解除 (一次側)M6(+)×1 ※各相、(二次側)M5(+)×4 ※各相 (一次側)M6(+)×1 ※各相、(二次側)M5(+)×8 ※各相 (一次側)M6(+)×1 ※各相、(二次側)M5(+)×12 ※各相 (一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×4 ※各相 (一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×8 ※各相 (一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×12 ※各相 (二次側)M5(+)×10 ※各相	接続方式選択解除ブレーカー直結型(ケーブル引出方向：右)ブレーカー直結型(ケーブル引出方向：左)配線型	寸法(幅W×奥行D×高さH)(mm) 選択解除 116×125×76 184×125×76 226.5×105×76 252×125×76	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
15874315	BPS100A-M6/4*M5	ネジ締結/DINレール	100	(一次側)M6(+)×1 ※各相、(二次側)M5(+)×4 ※各相	配線型	116×125×76	オープン	￥11,980	￥11,980	￥13,178 （税込）	21日以内出荷返品不可
15874331	BPS150A-M8/4*M5	ネジ締結/DINレール	150	(一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×4 ※各相	配線型	116×125×76	オープン	￥12,980	￥12,980	￥14,278 （税込）	21日以内出荷返品不可
15874340	BPS100A-M6/8*M5	ネジ締結/DINレール	100	(一次側)M6(+)×1 ※各相、(二次側)M5(+)×8 ※各相	配線型	184×125×76	オープン	￥15,980	￥15,980	￥17,578 （税込）	21日以内出荷返品不可
15874349	BPS150A-M8/8*M5	ネジ締結/DINレール	150	(一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×8 ※各相	配線型	184×125×76	オープン	￥16,980	￥16,980	￥18,678 （税込）	21日以内出荷返品不可
15874358	BPS100A-M6/12*M5	ネジ締結/DINレール	100	(一次側)M6(+)×1 ※各相、(二次側)M5(+)×12 ※各相	配線型	252×125×76	オープン	￥19,980	￥19,980	￥21,978 （税込）	21日以内出荷返品不可

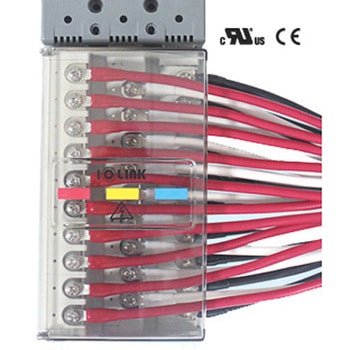

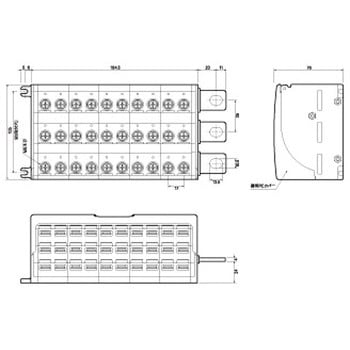

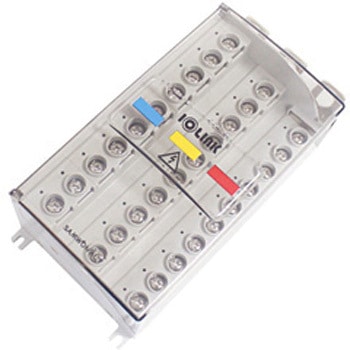

15874367	BPD35-M5R	ネジ締結	250	(二次側)M5(+)×10 ※各相	ブレーカー直結型(ケーブル引出方向：右)	226.5×105×76	オープン	￥19,980	￥19,980	￥21,978 （税込）	21日以内出荷返品不可

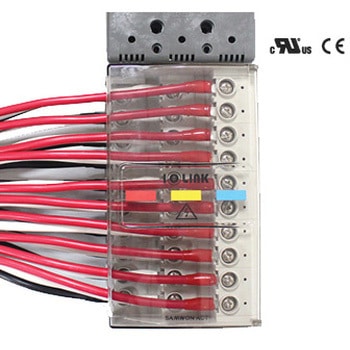

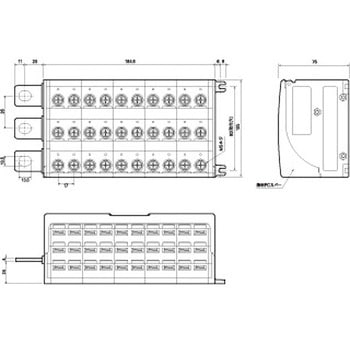

15874376	BPD35-M5L	ネジ締結	250	(二次側)M5(+)×10 ※各相	ブレーカー直結型(ケーブル引出方向：左)	226.5×105×76	オープン	￥19,980	￥19,980	￥21,978 （税込）	21日以内出荷返品不可
15874385	BPS150A-M8/12*M5	ネジ締結/DINレール	150	(一次側)M8(六角穴)×1 ※各相、(二次側)M5(+)×12 ※各相	配線型	252×125×76	オープン	￥21,980	￥21,980	￥24,178 （税込）	21日以内出荷返品不可
